Um multivibrador é um circuito em que dois transistores ficam constantemente trocando de estado. Quando um “liga” o outro “desliga”.
A velocidade com que isso ocorre depende dos capacitores e dos resistores ligados às suas bases.
No nosso caso, a troca de estado faz com que os LEDs controlados pelos transistores fiquem acendendo e apagando de modo alternado.

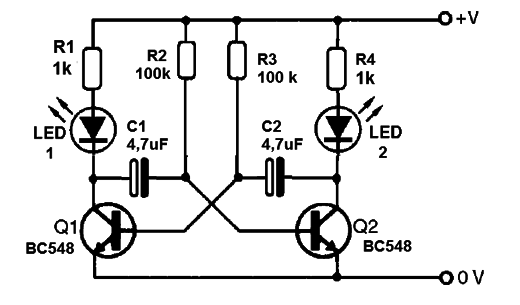

O circuito do multivibrador é dado na figura 1.
![Figura 1 – O multivibrador
Figura 1 – O multivibrador](/images/stories/mini/min0664_0001.png)

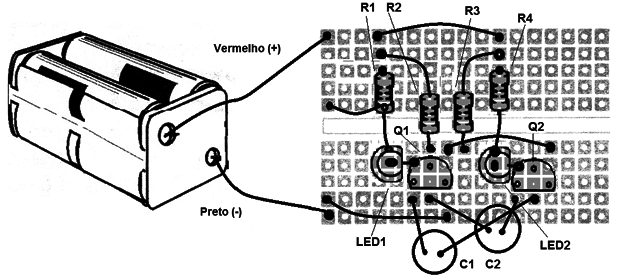

A montagem na matriz de contatos é mostrada na figura 2.
![Figura 2 – Montagem na matriz
Figura 2 – Montagem na matriz](/images/stories/mini/min0664_0002.png)
Q1, Q2 – BC548 – transistores NPN
LED1, LED2 – LEDs comuns
R1, R4 – 1 k Ω – resistor – marrom, preto, vermelho
R2, R3- 100 k Ω – resistor – marrom, preto, amarelo
C1, C2 – 4,7 µF a 22 µF– capacitores eletrolíticos
B1 – 6 V – 4 pilhas
Diversos:
Matriz de contatos, suporte de pilhas, fios, etc.
