Este pisca-pisca eletrônico pode acionar lâmpadas comuns de 5 a 100 watts podendo ser usado na decoração ou sinalização de portas de garagens ou outras aplicações interessantes. A frequência das piscadas da lâmpada é ajustada no potenciômetro P1 e pode ter sua faixa alterada pela troca de C1. O circuito pode ser alimentado tanto por 110 V como 220 V, bastando usar o SCR de tensão correspondente.
Para 110 V o SCR deve ter uma tensão especificada de 200 V e para 220 V deve ser de 400 V. Para lâmpadas acima de 40 watts, devemos montar esse componente num pequeno radiador de calor que consiste numa chapinha de metal parafusada em seu invólucro.
Obs. este circuito só funciona com lâmpadas incandescentes
Esta chapinha deve ser de pelo menos 4 x 4 cm.
O conjunto de peças pode ser montado numa caixinha e a lâmpada pode tanto ser fixada na parte superior desta caixa como ligada remotamente por um par de fios isolados.
A lâmpada neon de disparo é importante, pois ela é que determina o ponto de condução do SCR.
MONTAGEM

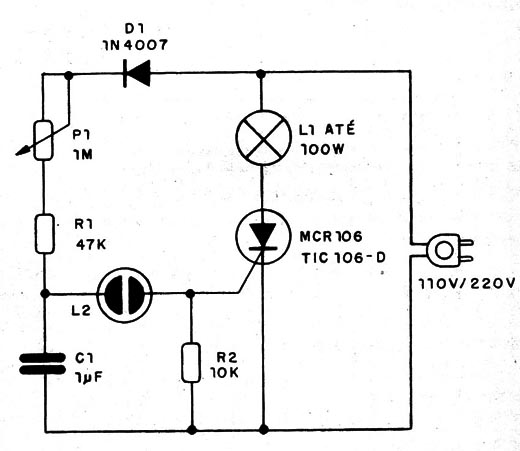

Na figura 1 temos o diagrama completo do pisca-pisca.

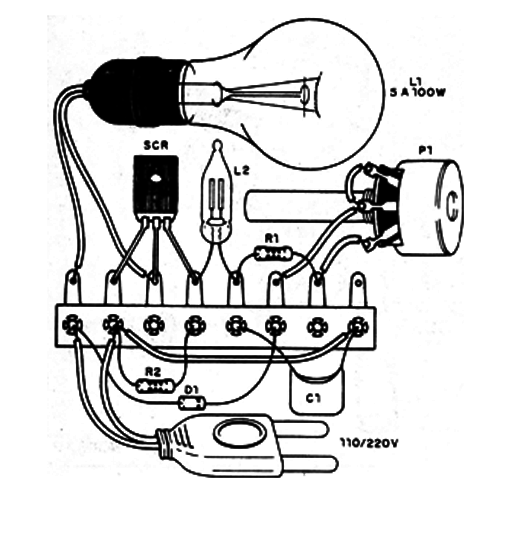

Na figura 2 temos a versão em ponte de terminais.
O capacitor C1 deve ser de poliéster ou cerâmico com tensão de trabalho de pelo menos 100 V. Os resistores são de 1/8 W e P1 pode tanto ser linear como logarítmico.
Para piscadas mais rápidas, reduza o valor de C1 para 220 nF ou mesmo 100 nF.
LISTA DE MATERIAL
SCR - MCR106 (200 V ou 400 V)
P1 - 1M - potenciômetro
L1 - lâmpada comum de 5 a 100 watts
L2 - lâmpada neon NE-2H ou equivalente
D1 - 1N4007 - diodo retificador de silício
R1 - 47k x 1/8 W - resistor (amarelo, violeta, i laranja)
R2 - 10k x 1/8W - resistor (marrom, preto, laranja)
C1 – 1 µF - capacitor de poliéster ou cerâmico para 100 V
Diversos: cabo de alimentação, soquete para lâmpada, ponte de terminais, caixa para montagem, fios, solda etc.
