O corte da luz que incide no LDR, mesmo de uma fonte distante ou muito fraca faz com que o relé dispare e assim permaneça, mesmo que a luz seja restabelecida.

O uso de um transistor no disparo do SCR toma este circuito extremamente sensível, podendo ser usado como alarme, como detector de corrente de luz, etc.

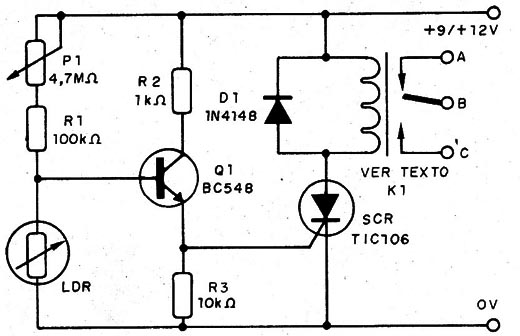

Na figura 1 temos o circuito completo do alarme.



   Figura 1 – Circuito completo do alarme
Figura 1 – Circuito completo do alarme

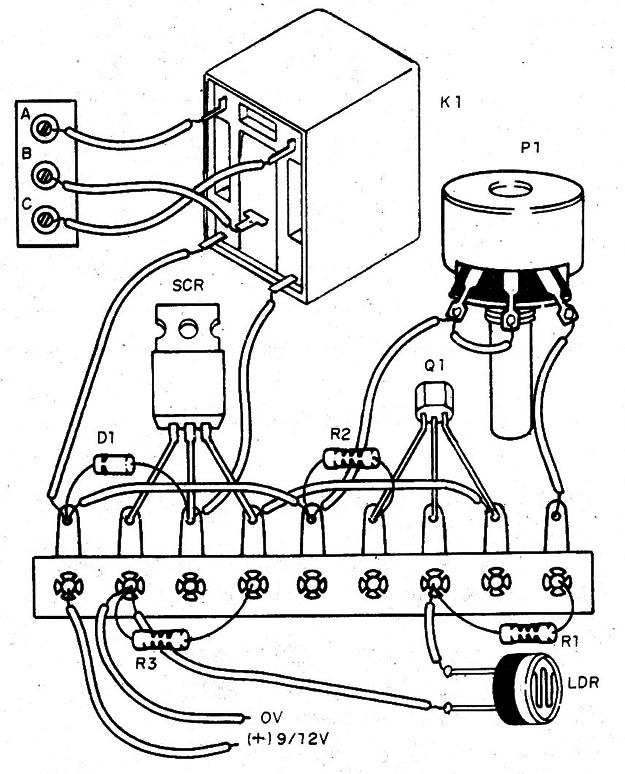

Na figura 2 temos a montagem tendo por base uma ponte .de terminais, que pode ser instalada depois numa caixa plástica.



Figura 2 – Montagem usando uma ponte de terminais
Figura 2 – Montagem usando uma ponte de terminais



Podemos alimentar o circuito com 9 V caso em que o relé indicado será de 6 V devido a queda de 2 V no SCR, ou com 12 V caso em que o relé seja de 12 V.

Para ajustar o circuito basta iluminar o LDR, que deve estar instalado num tubinho opaco para maior sensibilidade.

Apontando o LDR para uma parede clara já temos luz suficiente para seu funcionamento.

Ajustamos P1 até obter o disparo.

Desligamos por um momento a fonte e voltamos o ajuste de P1 um pouco.

Ligando a fonte, o aparelho deve manter-se desativado até um novo corte de luz sobre o LDR provocar o disparo.



Q1 - BC548 ou equivalente - transistor NPN de uso geral

SCR - TIC106 para 50 V ou mais

D1 - 1N4148 - diodo de silício de uso geral

K1- Relé de 6 ou 12 V - ver texto

LDR1 - LDR de 1 ou 2,5 cm

P1 - 4,7 MΩ - trimpot ou potenciômetro

R1 - 100 kΩ x 1/8 W - resistor (marrom, preto, amarelo)

R2 - 1 kΩ x 1/8 W - resistor (marrom, preto, vermelho)

R3 - 10 kΩ x 1/8 W - resistor (marrom, preto, laranja)

Diversos: ponte de terminais, botão para P1, fios, terminais com parafusos para ligação do relé, fios, solda, etc.
