Este relé dispara quando incide luz no LDR e assim permanece mesmo que a luz seja um pulso de curta duração. O circuito é extremamente sensível podendo ser disparado por uma lanterna a dezenas de metros de distância.
Uma aplicação importante deste circuito e como um controle remoto que se acenderia a luz de uma garagem na sua chegada bastando para isso dar uma piscada nos faróis do carro.
Outra aplicação é como alarme com memória.
O circuito também pode ser usado para disparar um alarme com um relâmpago, durante a noite, avisando-o da aproximação da chuva.

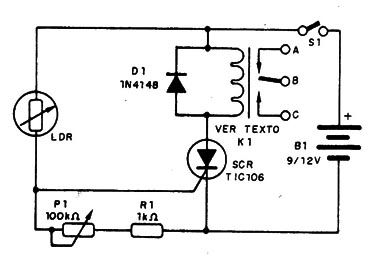

Na figura 1 temos o diagrama "completo deste aparelho.

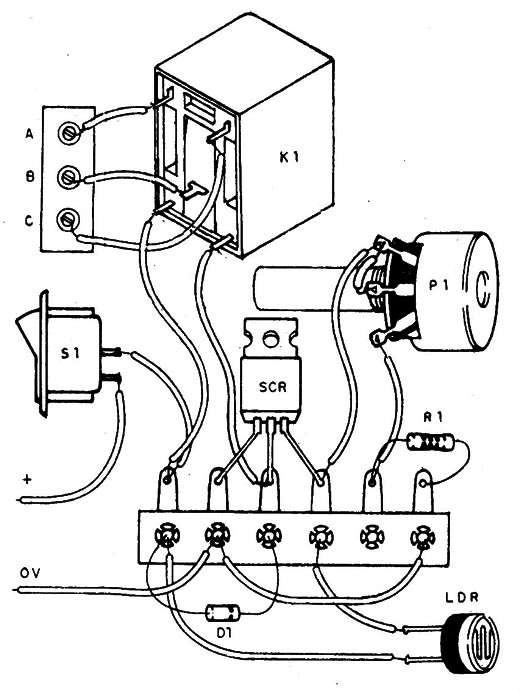

Na figura 2 temos a disposição dos componentes numa ponte de terminais.
O circuito pode ser alimentado com 9 V caso em que usamos relé de 6 V (veja MIN645) ou com 12 V caso em que o relé é de 12 V.
Para usar o aparelho ajuste P1 até que, como LDR no escuro ocorra o disparo do relé.
Desligue a alimentação por um momento, volte P1 um pouco no ajuste e ligue S1 novamente.
O relé estará perto do disparo.
Qualquer pulso sobre o LDR deve disparar e assim mantê-lo.
Montando o LDR num tubinho teremos maior sensibilidade.
SCR - TIC106 ou equivalente - qualquer SCR para 50 V ou mais
D1 - 1N4148 - diodo de silício de uso geral
K1- Relé de 6 ou 12 V sensível
LDR - 1 ou 2,5 cm - LDR comum
P1 - 100 kΩ - trimpot ou potenciômetro
S1 - interruptor simples
B1 - 9 V ou 12 V - fonte ou bateria
R1 - 1 kΩ x 1/8 W - resistor (marrom, preto, vermelho)
Diversos: ponte de terminais, botão para o potenciômetro, caixa para montagem, fios, solda, etc.
