Usando um SCR em lugar do transistor podemos fazer um alarme de corte de luz com trava, ou seja: quando a luz é cortada o relé dispara e assim permanece mesmo que a luz seja restabelecida no LDR. O circuito é muito sensível e pode ser usado como alarme, em demonstrações e em muitas outras aplicações, tais como um sensor de falta de luz com "memória".

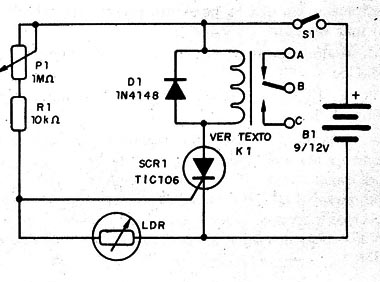

O circuito completo do alarme é mostrado na fig. 1.

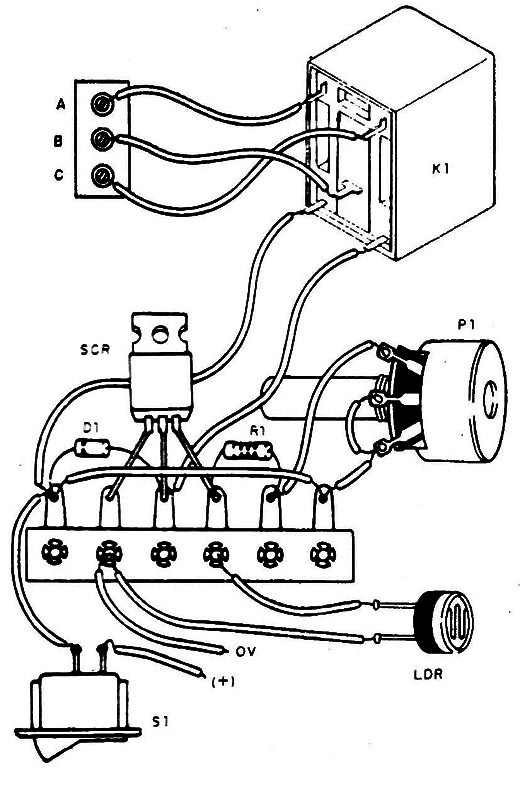

Na figura 2 temos a sua montagem em uma ponte de terminais.
O circuito controlado é ligado nos contatos B e C se desejamos que se ele seja ativado com o corte de luz.
O SCR produz uma queda de tensão de 2 V quando conduz, daí usarmos relé de 6 V quando a alimentação.
SCR - TlC106 - para qualquer tensão acima de 50 V
D1 - 1N4148 - diodo de silício
K1 - 6 V se a alimentação for de 9 V e 12 V se a alimentação for de 12 V (ver texto)
P1 - 1 MΩ - potenciômetro ou trimpot
LDR - LDR redondo de 1 ou 2,5 cm
S1 - interruptor simples
B1 - 9 V ou 12 V - pilhas ou fonte
R1 - 10 kΩ x 1/8 W - resistor (marrom, preto, laranja)
Diversos: ponte de terminais, caixa para montagem, botão para o potenciômetro, etc.
