Este provador de continuidade artesanal tem uma finalidade didática, podendo ser utilizado como tema transversal no ensino fundamental.
O que este circuito utiliza é um galvanômetro elementar feito com uma caixa de fósforo, um alfinete e uma agulha de latão.
A bobina é enrolada com fio fino na forma indicada na figura 2 que dá detalhes da montagem. Esta bobina tem de 10 + 10 a 50 + 50 voltas de fio.
O circuito é alimentado por pilhas comuns.
Quando as pontas de prova são colocadas num circuito de baixa resistência a agulha se move.

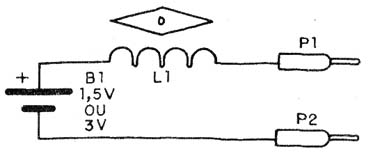

Na figura 1 temos o diagrama do aparelho.
![Figura 1 – Diagrama do provador
Figura 1 – Diagrama do provador](/images/stories/mini/min0420_0001.jpg)
Figura 1 – Diagrama do provador

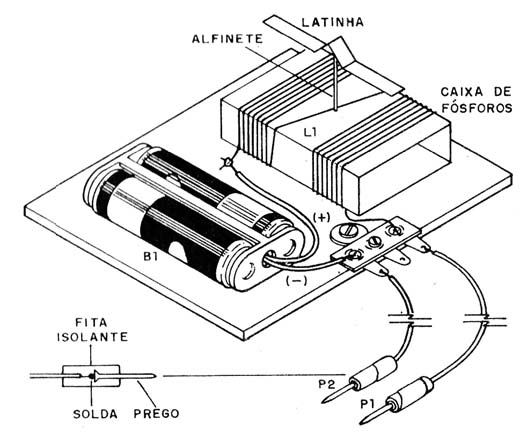

Na figura 2 temos detalhes da montagem.
![Figura 2 – Detalhes da montagem
Figura 2 – Detalhes da montagem](/images/stories/mini/min0420_0002.jpg)
Figura 2 – Detalhes da montagem
![](/images/stories/mini/min0420_0003.jpg)
