Este projeto experimental didático mostra como é possível implementar com opto-acopladores um flip-flop óptico. O circuito é compatível com lógica TTL e pode ser usado em aulas ou mesmo projetos que exijam isolamento completo.
A alimentação é feita com uma tensão de 5 V e deve ser ligado em série com os LEDs emissores resistores compatíveis com a aplicação.
Para usar como um shield microcontrolado o resistor em série com o LED pode ser de 220 Ω para lógica de 3,3 V e 330 Ω para lógica de 5 V.
Acopladores ópticos equivalentes podem ser utilizados.

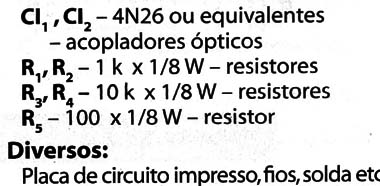

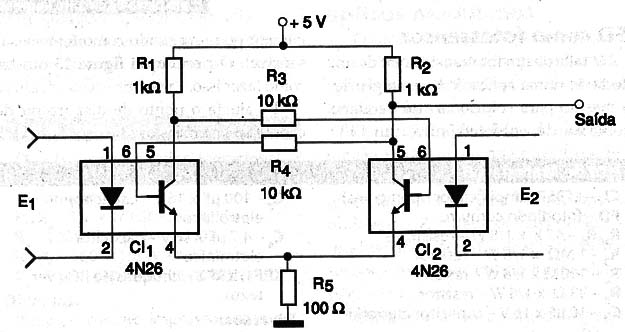

Na figura 1 temos o diagrama completo do flip-flop.
Figura 1

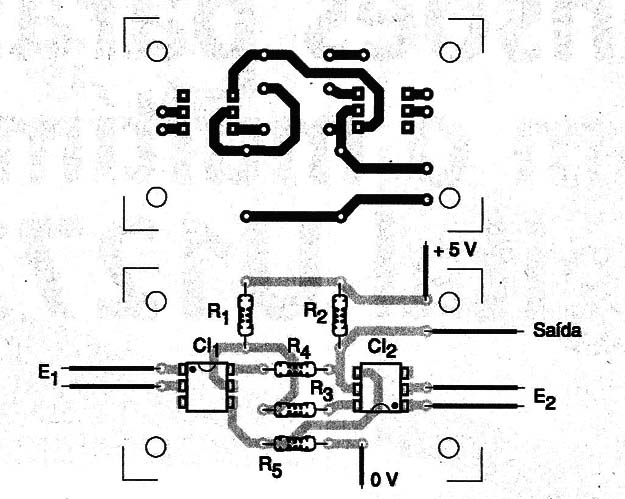

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem.
Figura 2
