Se o leitor conseguiu um velho microamperímetro de algum aparelho antigo fora de uso, pode utilizá-lo na construção de um sensível provador de continuidade e medidor de resistências. O circuito é muito simples e útil.
Um ohmímetro é um instrumento que mede resistência, e normalmente faz parte dos multímetros.
Com um microamperímetro sensível ou mesmo miliamperímetro poderemos construir com facilidade e utilizá-lo no teste de componentes em nossa bancada.
Para um microamperímetro de 100 µA poderemos medir resistências até uns 100k e com um de 0 a 1 mA, poderemos medir resistência até 10 k Ω.
O circuito é muito simples, podendo ser alimentado por uma ou duas pilhas pequenas.
Não há necessidade de elementos amplificadores e o aparelho tem um único ajuste através de um trimpot.

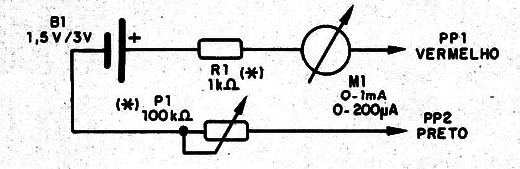

Na figura 1 temos o diagrama completo do aparelho.

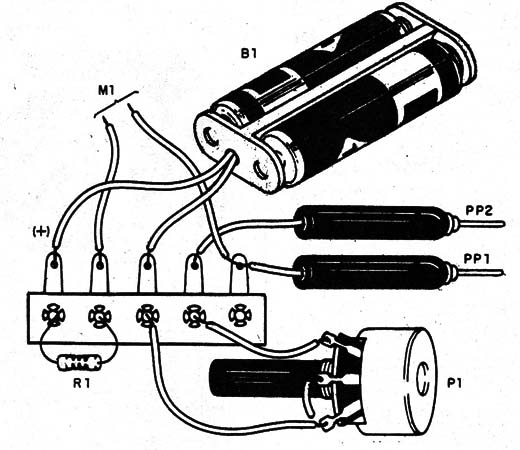

Como são utilizados poucos componentes, a montagem pode ser feita com base numa pequena ponte de terminais, conforme mostra a figura 2.
Para utilizar encoste uma ponta de prova na outra e zero o circuito atuando sobre o trimpot de modo que o instrumento marque a corrente máxima.
Depois é só testar o componente, lendo sua indicação. Uma escala poderá ser feita com base em resistores de valores conhecidos.
M1 – microamperímetro ou miliamperímetro
PP1, PP2 – pontas de prova
B1 – 1 ou 2 pilhas
R1 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
P1 – trimpot de 100 k Ω (ou potenciômetro)
Diversos:
Ponte de terminais, caixa para montagem, etc.
