Este circuito bloqueia um sinal interferente de uma determinada freqüência que pode estar atrapalhando sua recepção de ondas médias ou curtas. O circuito é ligado em série com o receptor e a antena, sendo ajustado para se obter o bloqueio do sinal.
O circuito consiste numa etapa de rejeição sintonizada, ligada entre a antena externa e o receptor de modo a bloquear um sinal interferente.
As bobinas tem espiras de acordo com a frequência, segundo a tabela dada a seguir:
| 550 – 1 600 kHz | L1 = 10 espiras | L2 = 80 espiras |
| 1 600 a 4 MHz | L1 = 10 espiras | L2 = 40 espiras |
| 4 MHz a 12 MHz | L1 = 6 espiras | L2 = 20 espiras |
| 12 MHz a 20 MHz | L1 = 4 espiras | L2 = 12 espiras |
O núcleo é um bastão de ferrite de 12 a 20 cm de comprimento e de 0,8 a 1,2 cm de diâmetro.
O capacitor variável pode ser retirado de algum rádio AM fora de uso.

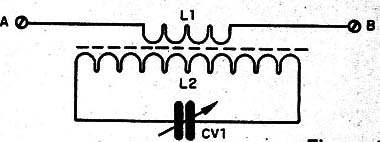

Na figura 1 temos o simples digrama do filtro.

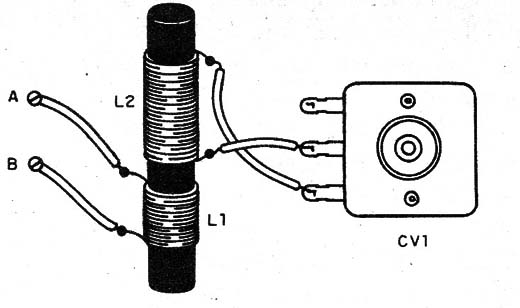

Na figura 2 temos o aspecto da montagem. O circuito pode ser instalado numa caixinha plástica.
Para usar, ligue o circuito em série com a entrada de antena do receptor.
L1, L2 – Bobinas – ver texto
CV – capacitor variável – ver texto
Diversos:
Caixa para montagem fios esmaltados 28 a 32, fios, solda, etc.
