Capacitores eletrolíticos de 1 µF a 220 µF podem ser testados facilmente com este simples aparelho. Com poucos componentes ele indica se um capacitor está ou não retendo sua carga através da piscada de um LED.
Basta conectar o capacitor em teste ao circuito e esperar uns segundos para que ele se carregue.
Apertando então S1, se o capacitor reteve sua carga, pois está em bom estado, o LED deve piscar.
Se isso não ocorrer é sinal de que o capacitor não está retendo a carga e, portanto, em mau estado.
Para capacitores acima de 47 µF o tempo de espera pode ser mais de 30 segundos.

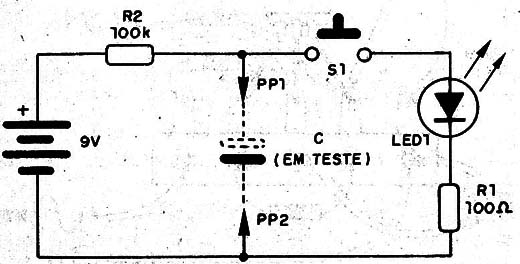

O circuito completo do provador de capacitores é mostrado na figura 1.

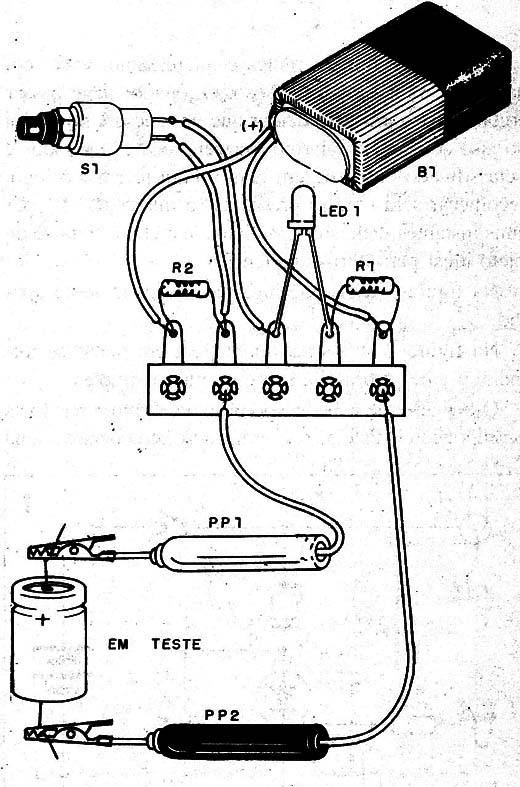

Como se trata de projeto muito simples, a montagem pode ser feita com base numa ponte de terminais, conforme mostra a figura 2.
Para testar, ligue um capacitor nas garras, espere alguns segundos e aperte S1. O LED deve piscar.
Para um teste mais rápido pode-se reduzir R2 para 22k ou 33k.
LED – LED comum de qualquer cor
B1 – 9 V – bateria
R1 – 100 Ω x 1/8 W – resistor – marrom, preto, marrom
R2 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
S1 – Interruptor de pressão
Diversos:
Ponte de terminais, conector de bateria, garras ou ponta de prova, fios, solda, etc.
