Este projeto didático pode ser utilizado em matérias eletivas e cursos técnicos como montagem prática. Assim, damos a versão numa montagem tanto em ponte de terminais como também em matriz de contato.

Este circuito consiste num oscilador de muito baixa frequência utilizando transistores complementares.

O circuito pode ser alimentado por tensões de 3 a 6 V e excita diretamente um pequeno alto-falante.

O alto-falante produz então pulsos sonoros cuja cadência (frequência) pode ser ajustada num potenciômetro.

Todos os componentes utilizados são comuns e de baixo custo.

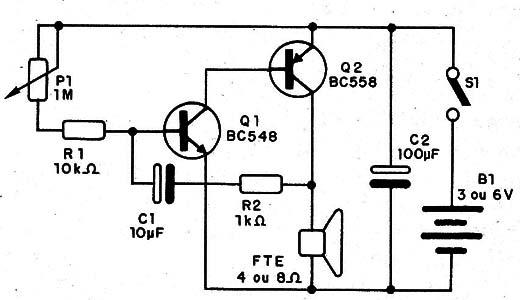

Na figura 1 temos o diagrama completo do metrônomo.



Figura 1 – Diagrama do metrônomo
Figura 1 – Diagrama do metrônomo

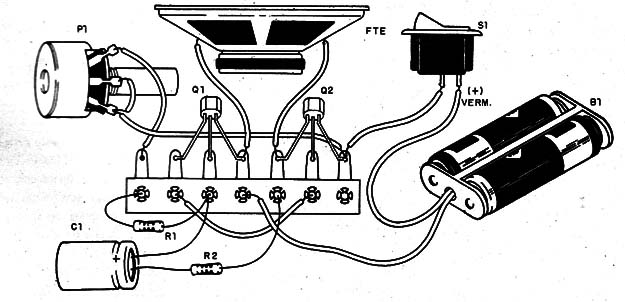

A montagem em ponte de terminais é mostrada na figura 2.



   Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais

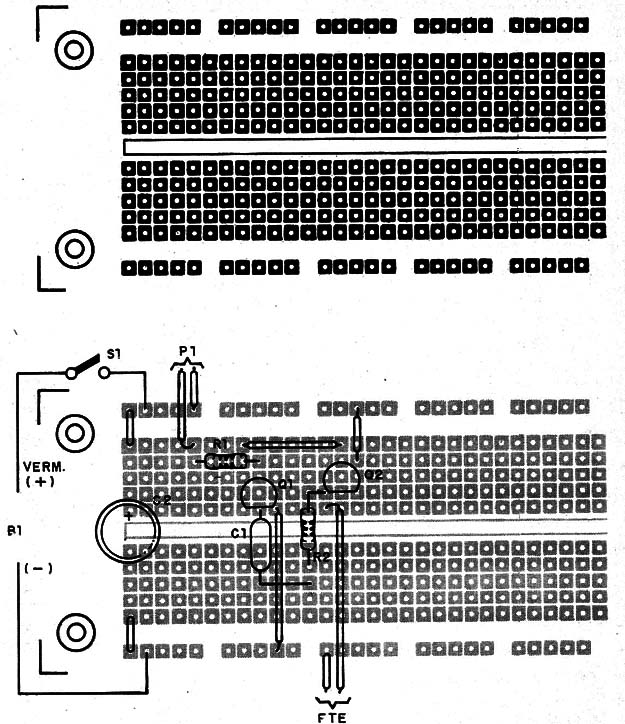

A montagem utilizando uma matriz de contatos é mostrada na figura 3.



   Figura 3 – Montagem em matriz de contatos
Figura 3 – Montagem em matriz de contatos



O capacitor C1 pode ser alterado numa ampla faixa de valores conforme a faixa de frequências desejada.

O alto-falante pode ser de 4 ou 8 Ω com 2,5 a 10 cm de diâmetro.



Q1 – BC548 – transistor NPN de uso geral

Q2 – BC558 – transistor PNP de uso geral

FTE – alto-falante de 4 ou 8 Ω

P1 – 1M- potenciômetro

R1 – 10 kΩ x 1/8 W – resistor – marrom, preto, laranja

R3 – 1 kΩ x 1/8 W – resistor – marrom, preto, vermelho

C1 – 10 µF – capacitor eletrolítico – 6 V ou mais

C2 – 100 µF x 6 V – capacitor eletrolítico

S1 – Interruptor simples

B1 – 3 a 6 V – 2 a 4 pilhas pequenas



Diversos:

Ponte de terminais ou matriz de contato, fios, solda, etc.
