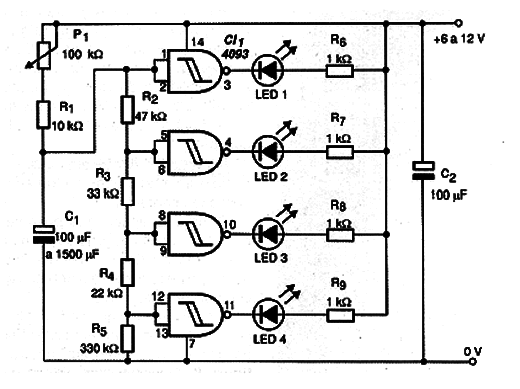

Um indicador tipo “bargraph” ou de barra móvel com 4 LEDs pode ser implementado ligando-se as quatro portas NAND do 4093 como comparadores de tensão. O circuito da figura 1 mostra como isso pode ser feito.
A rede de resistores de R2 a R5 determina o ponto de disparo de cada LED, podendo os valores desses componentes ser alterados, conforme a aplicação.
Os indicadores são LEDs vermelhos comuns e a tensão de alimentação do circuito é feita com tensões de 6 a 12 V.
Quando o circuito é alimentado, o capacitor C1 começa a carrega-se lentamente de modo que a tensão na entrada do indicador bargraph sobe lentamente, acende os LEDs um a um até que se completa a temporização.
O ajuste de P1 e o valor de C1 determinam a velocidade com que a temporização ocorre. Valores máximos de P1 estão em torno de 100 k Ω e para C1, 1 500 µF o que resulta numa temporização de alguns minutos.
Para iniciar uma segunda temporização, deve-se aguardar alguns segundos até que o capacitor C1 se descarregue. O valor de R5 determina a sensibilidade do circuito, devendo ser alterado, se a subida não ocorrer até o final da escala (quatro LEDs acesos).

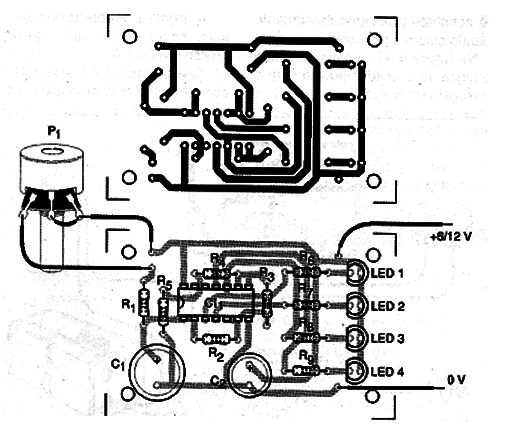

Na figura 2 temos uma placa de circuito impresso para a montagem desse temporizador.
Dentre as aplicações possíveis para este circuito sugerimos a temporização de jogadas, determinação do tempo de reposta de perguntas em competições escolares.
Uma adaptação que pode ser feita ao circuito é ligar um transistor PNP no último LED, conforme mostra a figura 3, e acionar com ele um relé no final da temporização.
O relé deve ser de 50 mA de corrente de bobina, no máximo, e tensão de acordo com a usada na alimentação.
Uma escala de tempos pode ser agregada a P1, com base nas comparações feitas com a ajuda de um cronômetro comum. O circuito pode ser alimentado por pilhas comuns.
Semicondutores:
CI-1 – 4093 – circuito integrado CMOS
LED1 a LED4 – LEDs vermelhos comuns
Resistores: (1/8 W, 5%)
R1 – 10 k Ω – marrom, preto, laranja
R2 – 47 k Ω – amarelo, violeta, laranja
R3 – 33 k Ω – laranja, laranja, laranja
R4 – 22 k Ω – vermelho, vermelho, laranja
R5 – 330 k Ω – laranja, laranja, amarelo
R6, R7, R8, R9 – 1 k Ω – marrom, preto, vermelho
P1 – 100 k Ω – potenciômetro
Capacitores:
C1 – 100 µF a 1 500 µF x 12 V – eletrolítico
C2 – 100 µF x 16 V – eletrolítico
Diversos:
Placa de circuito impresso, fios, solda, caixa para montagem, suporte de pilhas, etc.
