Detector de Metais (MIN488)

Este circuito detecta dutos de metal, fios de instalações embutidas, pequenos objetos enterrados ou em paredes, objetos sob tapetes, carpetes e outros pisos, etc.

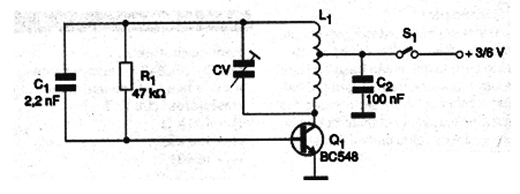

O circuito mostrado na figura 1 usa como elemento detector adicional um rádio AM comum.

Uma moeda pode ser acusada a distâncias de aproximadamente até 5 cm.

Objetos maiores podem ser detectados a distâncias maiores. A sensibilidade depende do diâmetro da bobina exploradora.



Utilidades:

Detectar dutos de metal, fios de instalações em paredes e no chão de instalações industriais e domésticas.

Detectar a presença de objetos de metal ocultos em paredes e no chão.

Detectar a presença de objetos de metal em evelopes, pacotes e mesmo no bolso de pessoas (detector de armas).

Detalhes funcionais e construtivos:

Uma situação imprevista que pode ocorrer numa fábrica ou residência é a necessidade de se localizar um duto por onde passam fios ou mesmo uma canalização de água ou líquidos sem se dispor de uma planta para saber onde ela está.

O uso de um pequeno detector de metais que pode ser improvisado em pouco tempo pode evitar o incômodo de se ter de cavar ou quebrar paredes de forma indevida.

O circuito que mostramos, é um oscilador cuja freqüência depende da presença de metais nas proximidades da bobina.

Sintonizamos o sinal do oscilador num rádio de ondas médias (AM) fora de estação (colocado nas proximidades) e com a bobina varremos o local desejado.

A presença de metal faz o sinal "fugir" de sintonia o que facilmente é percebido.

A bobina é formada por 25 + 25 espiras de fio 28 AWG numa forma de plástico de 30 a 50 cm de diâmetro (quanto maior, mais sensível)

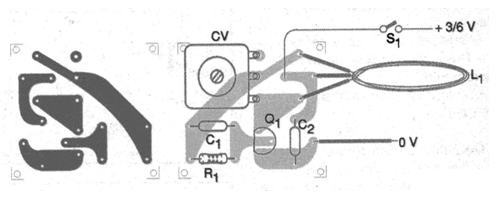

O circuito pode ser alimentado por duas ou 4 pilhas pequenas e. tem sua placa de circuito impresso sugerida na figura 2.

O capacitor variável pode ser obtido de qualquer rádio AM fora de uso. O fio que vai da bobina até o circuito, se for longo deve ser blindado para se evitar instabilidades.
