Uma lâmpada neon polarizada próximo ao ponto de disparo se torna um sensível detector de radiação infravermelha e também atômica.
O que ocorre é que a energia adicional fornecida pelos raios infravermelhos e por uma eventual partícula que a atinja é suficiente para levá-la ao ponto de ionização, quando então ela conduz.
Um fone de alta impedância (cerâmico) ligado em paralelo com a lâmpada produz então um clique ou estalo audível.
Este é o princípio de funcionamento do circuito que descrevemos.
Uma lâmpada neon é polarizada próxima ao ponto de disparo pelo ajuste de um potenciômetro, de modo que a aproximação de uma fonte de radiação a leva à condução.
O circuito é muito simples e todos os componentes podem ser obtidos com facilidade.
Apenas observamos que o circuito é conectado diretamente à rede de energia, devendo ser evitado o contato com suas partes, sob pena de se levar um forte choque.

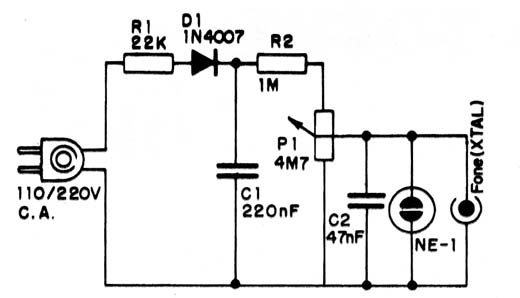

Na figura 1 temos o diagrama completo do detector.
![Figura 1 – Diagrama completo do detector
Figura 1 – Diagrama completo do detector](/images/stories/mini/min0412_0001.jpg)

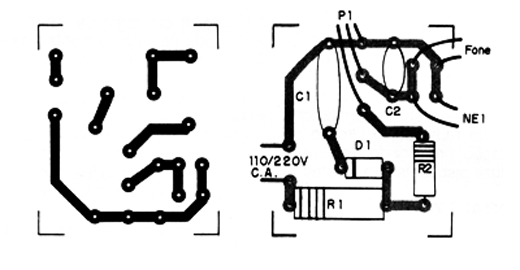

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/mini/min0412_0002.png)
![](/images/stories/mini/min0412_0003.jpg)
