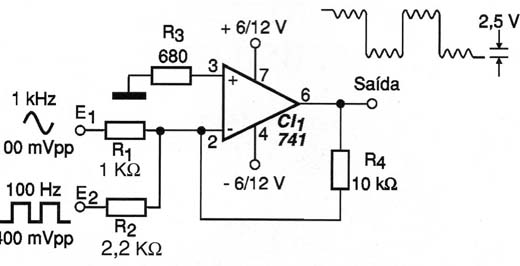

O circuito mostrado na figura 1 combina sinais de duas freqüências podendo ser empregado em instrumentação como modulador ou ainda para multiplexação de informações de sensores.
O ganho do circuito é determinado pela relação entre R4 e R3 podendo o valor de R4 ser alterado conforme a aplicação e a intensidade dos sinais de entrada.
A forma como os sinais de entrada são combinados, ou sejam, as suas amplitudes dependem dos calores de R1 e R2.
A fonte de alimentação deve ser simétrica e com a utilização de um amplificador operacional comum como o 741 a freqüência de corte do circuito está em torno de 1 MHz.
Para combinar sinais de freqüências mais altas devem ser utilizados outros amplificadores operacionais.

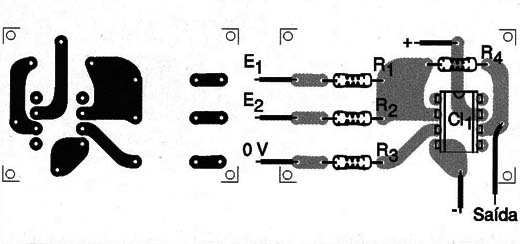

Na figura 2 temos uma sugestão de placa de circuito impresso para este combinador.
Se a pinagem do circuito integrado utilizado for diferente do 741 alterações na placa devem ser feitas.
CI-1 – 741 – amplificador operacional
R1 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
R2 – 2,2 k Ω x 1/8 W – resistor – vermelho, vermelho, vermelho
R3 – 680 Ω x 1/8 W – resistor – azul, cinza, marrom
R4 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
Diversos:
Placa de circuito impresso, fonte de alimentação simétrica, fios, solda, etc.
