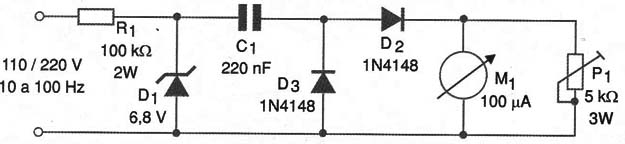

A solução analógica simples mostrada na figura 1 permite monitorar a freqüência da rede de energia usando um instrumento analógico de baixo custo.
O circuito pode ser calibrado para ter na faixa central freqüências de 50 ou 60 Hz e a alimentação é feita diretamente a partir da rede de energia.
O diodo zener é de 400 mW e o capacitor C1 deve ser de poliéster com pelo menos 100 V de tensão de trabalho.
O ajuste da escala é feito em P1 que consiste num potenciômetro de fio com pelo menos 3 W de dissipação.

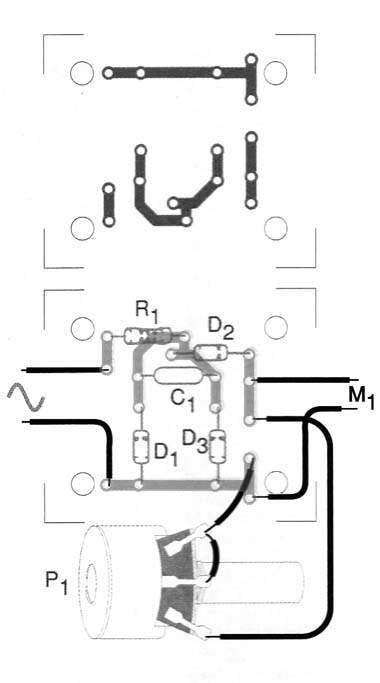

Na figura 2 temos uma sugestão de placa de circuito impresso para implementar este freqüêncímetro.
D1 – 6,8 V x 400 mW – diodo zener
D2, D3 – 1N4148 – diodos de uso geral
R1 – 100 k Ω x 2 W – resistor
C1 – 220 nF – capacitor de poliéster
P1 – Potenciômetro de fio de 5 k Ω x 3 W
M1 – Microamperimetro de 100 uA de fundo de escala
Diversos:
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
