Eis um circuito interessante para monitorar a alimentação de circuitos trifásicos.

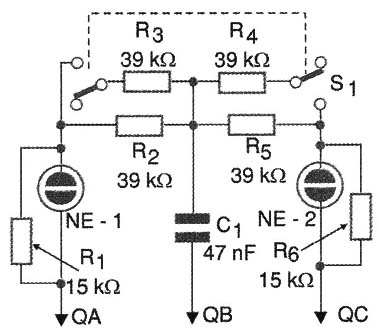

O circuito mostrado na figura 1 permite verificar a seqüência das fases de um sistema trifásico.
Quando a lâmpada neon na fase C está acesa, a seqüência está correta.
Quando a lâmpada neon da fase A está acesa então a sequência de fases está incorreta.
A chave permite selecionar quando o circuito funciona com uma fonte de 230 V. Na condição normal, o circuito opera com fontes de 480 V.

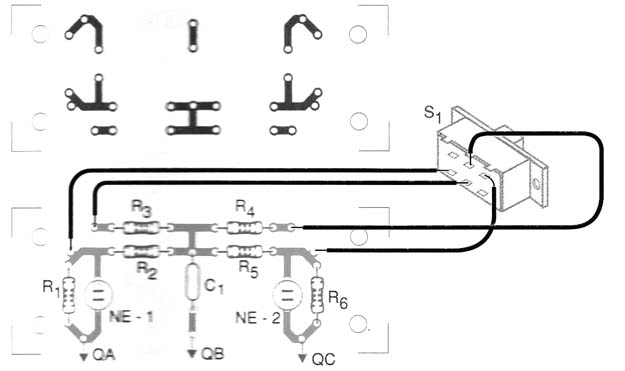

Na figura 2 temos a montagem desta solução numa placa de circuito impresso.
NE-1, NE-2 – Lâmpadas neon comuns
C1 – 47 nF x 400 V – capacitor de poliéster
R1, R2, R3, R4 – 39 k Ω x ½ W – resistores
S1 – Chave de 2 pólos x 2 posições
Diversos:
Placa de circuito impresso, garras de prova, caixa para montagem, fios, solda, etc.
