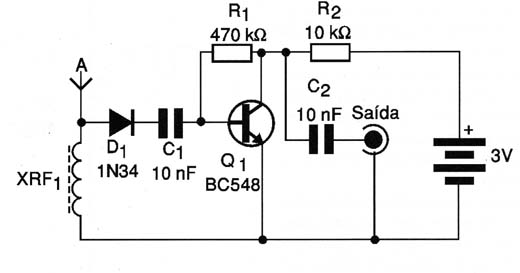

O circuito mostrado na figura 1 capta uma ampla faixa do espectro eletromagnético detectando-a e amplificando para aplicação na entrada de um osciloscópio.
Com ele é possível utilizar qualquer osciloscópio comum como um analisador de EMI de boa eficiência.
A faixa de sinais típica do circuito depende de XRF1 e vai de algumas dezenas de quilohertz a mais de 10 MHz.
O choque comercial pode ser substituído por aproximadamente 200 espiras de fio esmaltado fino (28 a 32 AWG) num bastão de ferrite.
A antena nada mais é do que um pedaço de fio comum de 15 a 40 cm ou mesmo do tipo telescópico.
O diodo deve ser preferivelmente do tipo de germânio que possui uma menor tensão de condução e por isso proporciona maior sensibilidade ao circuito.
Tipos como o 1N34 ou 1N60 são os recomendados.
Estes diodos podem ser encontrados em rádios transistorizados antigos (da primeira geração) que estejam fora de uso.
C1 e C2 devem ser capacitores cerâmicos e o cabo de conexão ao osciloscópio deve ser blindado.
A alimentação pode ser feita com duas pilhas pequenas, já que o consumo de energia do aparelho é muito baixo.

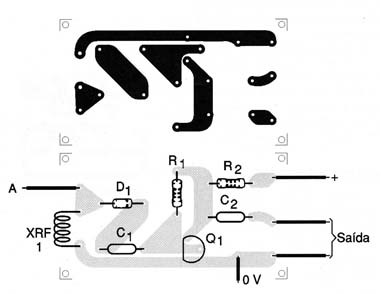

Na figura 2 temos uma sugestão de placa de circuito impresso para esta montagem.
Q1 - BC548 ou equivalente - transistor NPN de uso geral
D1 - 1N34 ou equivalente - diodo de germânio
R1 - 470 k Ω x 1/8 W - resistor - amarelo, violeta, amarelo
R2 - 10 k Ω x 1/8 W - resistor - marrom, preto, laranja
C1, C2 - 10 nF - capacitores cerâmicos
XRF1- choque de 470 uH - ver texto
A - antena - ver texto
B1 - 3 V - 2 pilhas pequenas
Diversos:
Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda, etc.
