Como saber se um transmissor está funcionando? Basta aproximar este circuito da sua bobina ou antena e verificar se há movimentação da agulha do instrumento indicador. Este medidor de intensidade de campo opera com transmissores de 100 kHz até mais de 100 MHz, sem a necessidade de sintonia ou alterações do circuito.
A antena pode ser um pedaço de fio esticado ou ainda do tipo telescópico com 40 a 90 cm de comprimento. O instrumento é um galvanômetro de 50 uA a 200 uA que pode ser obtido de aparelhos de som antigo. O diodo pode ser qualquer de germânio como o 1N34, 1N60, etc.

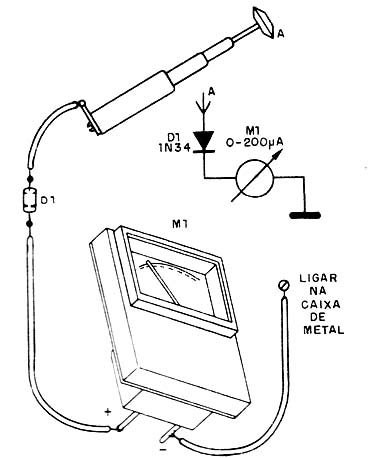

Para obter uma deflexão da agulha o sinal deve ter pelo menos uns 10 mW de potência. Na figura 1 temos o diagrama e o aspecto da montagem.
Recomendamos instalar o aparelho numa pequena caixa de metal que serve de terra.
M1 - 0-50 a 0-200 uA - microamperímetro
D1 - 1N34 - diodo de germânio
Diversos: antena, caixa para montagem, fios, solda, etc.
