Este circuito ultra-simples serve para verificar o estado de alto-falantes, fones de ouvidos e até mesmo LEDs e cápsulas reprodutoras de som de baixa impedância. Nele, o capacitor se carrega com a tensão de 3 V da bateria (formada por duas pilhas pequenas). Quando encostamos as pontas de prova num alto-falante ou fone de baixa impedância ocorre a descarga, com a emissão de um clique sonoro alto.
No caso do LED, ligando o anodo a PP1 e o catodo a PP2 ocorre a produção de um flash luminoso de curta duração se o componente estiver em bom estado.
A polaridade do capacitor eletrolítico precisa ser observada, assim como a da bateria.

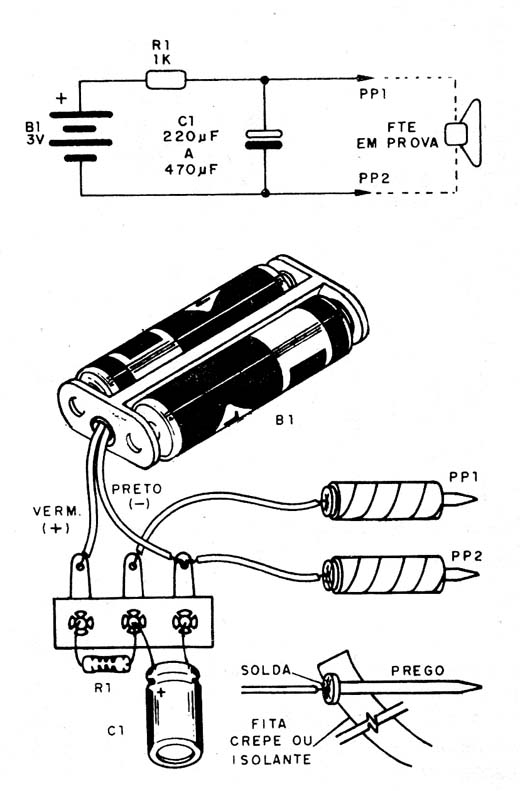

Observamos que o pulso sonoro só é emitido no instante em que encostamos as pontas de prova nos terminais do alto-falante. Para produzir outro pulso é preciso afastar as pontas e dar alguns segundos para que o capacitor se carregue novamente. Na figura 1 temos o diagrama e a montagem em ponte de terminais.
B1- 3 V - duas pilhas pequenas
R1 - 1 k Ω x 1/8 W- resistor - marrom, preto, vermelho
C1- 220 µF a 470 µF - capacitor eletrolítico de 6 V ou mais
PP1, PP2 - pontas de prova
Diversos: suporte de duas pilhas, ponte de terminais, pontas de prova (improvisadas com pregos), fios, solda, etc.
