Esta lâmpada de prova ou teste de eletrodomésticos serve para testar eletrodomésticos (sem eletrônica) que funcionem ligados à rede de energia, detectando curtos ou aberturas do circuito. O circuito também serve para testar cabos, fusíveis, interruptores e outros componentes de alta tensão.
O teste é feito com corrente contínua pulsante a corrente depende da lâmpada. Recomendamos o uso de uma lâmpada incandescente de 25 a 40 W. Não use outro tipo de lâmpada. Para a rede de 220 V o diodo deve ser o 1N4007.
Como o circuito não tem isolamento da rede de energia, o máximo de cuidado deve ser tomado com sua utilização. Os testes devem ser feitos sempre com o componente o circuito desconectado da rede de energia.
O circuito também teste diodos de alta tensão como os 1N4004 ou 1N4007 e outros retificadores.

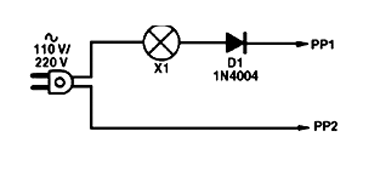

Na figura 1 temos o diagrama completo do aparelho.

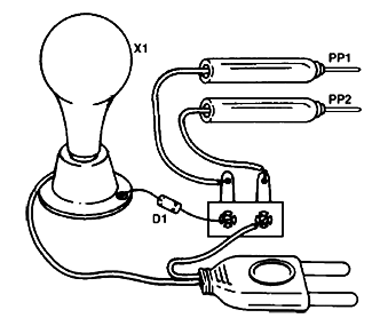

Na figura 2 temos a sua montagem tomando por base uma ponte de terminais. Será conveniente fechar os componentes numa pequena caixa de plástico ou outro material isolante.

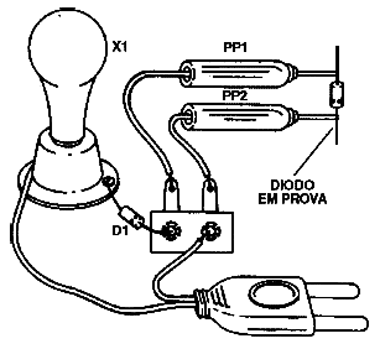

Na figura 3 mostramos como testar um diodo.
X1- lâmpada incandescente de 25 a 40 W
D1- 1N4004 ou 1N4007 - diodo de silício
PP1, PP2 - Pontas de prova
Diversos:
Ponte de terminais, cabo de força, soquete para a lâmpada, fios, solda, etc.
