Componentes e circuitos podem ser testados com este simples circuito. Se a resistência entre o componente ou circuito ligado entre PP1 e PP2 for baixa o LED acende. Se for alta ou se não houver continuidade, o LED permanece apagado.
Com isso podemos testar componentes como capacitores, resistores, diodos, transistores, relés, motores, solenóides e muitos outros. O circuito funciona com uma alimentação de 3 V e quando as pontas de prova estão separadas seu consumo é praticamente nulo.

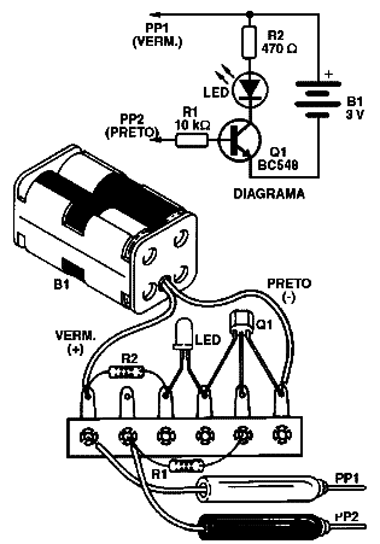

Na figura 1 temos o diagrama do provador de continuidade e sua montagem feita numa pequena ponte de terminais. O aparelho pode ser instalado numa pequena caixa plástica para maior facilidade de uso.
O transistor admite equivalente podendo ser usado qualquer tipo de uso geral NPN. As pontas de prova também podem ser improvisada com pregos grandes encapados.
Q1 - BC548 ou equivalente - transistor NPN de uso geral
LED - LED vermelho comum
R1 - 10k Ω x 1/8 W- resistor - marrom, preto, laranja
R2 - 470 Ω x 1/8 W - resistor - amarelo, violeta, marrom
B1- 3 V - 2 pilhas pequenas
PP1, PP2- Pontas de prova - vermelha e preta
Diversos:
Suporte de duas pilhas, ponte de terminais, caixa para montagem, fios, solda, etc.
