Teste de Resistores (MIN117)

O circuito que descrevemos é muito simples e já conhecido de muitos leitores, que aproveitam esta configuração em inúmeras aplicações. No entanto, mais uma utilidade interessante deste circuito é a prova e medida comparativa de resistores de 0 a 1,5 M Ω.

O teste é feito pelo som, e a medida pode ser feita com base na comparação com resistores de valores conhecidos.

Podemos usar este circuito em lugar do multímetro com eficiência e precisão que vão depender da sensibilidade do ouvido e da tolerância dos resistores usados como referência.

Basicamente o circuito consiste num oscilador cujo som produzido depende tanto de C1 como do resistor Rx em teste. Quanto maior o valor de Rx, mais grave será o som produzido.

Assim, se um resistor aberto for testado ele produzirá um som de baixa frequência ou mesmo pulsos intervalados.

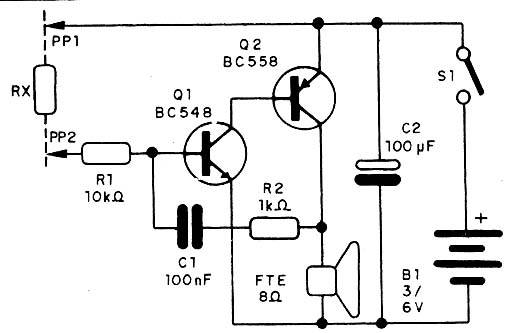

Na figura 1 temos o diagrama completo do aparelho.

Teste de Resistores

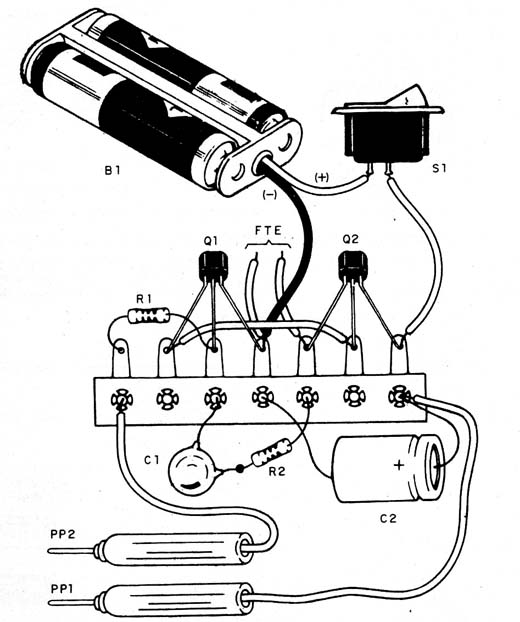

Na figura 2 temos a montagem feita com base numa ponte de terminais.

Figura 2

O circuito poderá ser alimentado tanto com duas como quatro pilhas pequenas. Na verdade, S1 pode ser eliminado, desde que, quando fora de uso, as pontas de prova sejam mantidas separadas.

As pontas de prova podem ser improvisadas com preguinhos isolados. Os demais componentes são comuns.

Para usar o aparelho, basta encostar as pontas de prova no resistor em teste, Deve haver emissão de som. Resistores de mesmo valor terão sons bem próximos, sendo a diferença dependente apenas da tolerância.

Os resistores na faixa de 0 a 1k resultarão em sons bem agudos e os acima de 100k resultarão em sons graves.
