Este circuito simples, que não precisa de fonte de alimentação, mede a intensidade do campo produzido por transmissores de ondas médias e curtas.

Trata-se de um aparelho de grande utilidade no ajuste e comprovação de pequenos transmissores e também na verificação de sistemas de antenas.

Conforme a bobina usada, podemos medir sinais desde a faixa de ondas médias até aproximadamente 50 MHz.

O circuito é bastante sensível, em função do instrumento indicador utilizado e não necessita de alimentação, já que a energia para acionamento vem do próprio sinal captado pela antena telescópica.

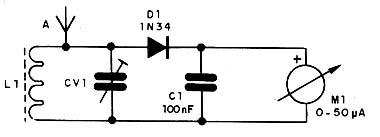

Na figura 1 temos o diagrama completo do medidor de intensidade de campo.



 Medidor de Intensidade de Campo
Medidor de Intensidade de Campo

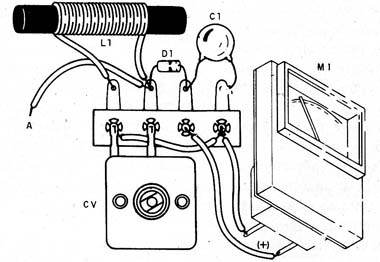

Na figura 2 temos a montagem tendo por base uma pequena ponte de terminais.



Figura 2
Figura 2



A bobina é enrolada num bastão de ferrite de 1 cm de diâmetro e 10 cm de comprimento com fio 28. O número de espiras dependa faixa:

500 kHz a 2 MHz- 80 espiras

2 MHz a 7 MHz - 30 espiras

7 MHz a 15 MHz- 15 espiras

15 MHz a 30 MHz- 10 espiras

A antena é do tipo telescópico com 60 cm a 1 metro de comprimento e CV é aproveitado de um rádio AM comum fora de uso.

O instrumento indicador é um microamperímetro de 200 uA que pode ser obtido num amplificador ou gravador fora de uso. C1 não é crítico e o diodo pode ser de qualquer tipo de germânio.

Para testar, aproxime a antena de um transmissor e ajuste CV até obter a indicação do sinal no instrumento.



 D1- 1N34 ou equivalente - diodo de germânio

L1- Bobina- ver texto

CV1- Capacitor variável de 210 pF- ver texto

A - antena telescópica

M1 - 200 uA- galvanômetro ou microamperímetro

C1- 100 nF- capacitor cerâmico

Diversos:

Ponte de terminais, caixa para montagem, fios, solda, etc.
