Este simples provador pode ser usado como montagem didática e para a realização de diversos experimentos envolvendo a identificação de condutores e isolantes. O LED pode ser de outra cor e além disso, também podemos usar o aparelho no teste de componentes simples como resistores, chaves, fusíveis, lâmpadas, diodos, transformadores e indutores. Na série de livros "Como Testar Componentes", ensinamos como usar este provador.
O circuito também funciona com 4 pilhas caso em que recomendamos trocarR1 por um resistor de 470 ? ou 1 k ?.

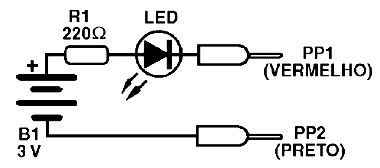

Para usar, basta encostar uma ponta de prova na outra, verificando se o LED acende e com isso, se as pilhas estão boas e depois encostar as pontas de prova no componente ou circuito em teste. Nunca prove componentes ou circuitos que estejam ligados (funcionando. Na figura 1 temos o diagrama do teste.

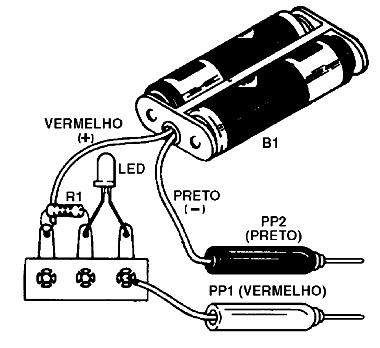

Na figura 2 temos sua montagem feita com base numa ponte de terminais.
R1 - 220 ? (vermelho, vermelho, marrom)
B1 - 3 V - duas pilhas pequenas
PP1, PP2- Pontas de prova vermelho e preto
Diversos:
Suporte de 2 pilhas, ponte de terminais, fios, solda, etc.
