O circuito que apresentamos utiliza apenas três componentes tendo por finalidade indicar quando o fusível de algum aparelho conectado à rede queima. Uma lâmpada neon acende, indicando isso.

O resistor R2 serve para evitar uma falas indicação de fusível bom, caso o circuito esteja aberto, quer seja pelos seus próprios controles ou por falha.

A lâmpada neon pode ser de qualquer tipo sem resistência interna de limitação e deve ser instalada em local visível.

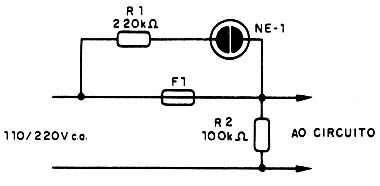

Na figura 1 temos o diagrama do aparelho que tem por base um fusível comum tipo cartucho miniatura.



Figura 1
Figura 1

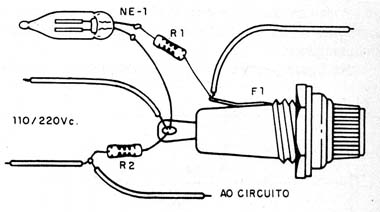

O circuito também pode ser usado com outros tipos de fusível e até disjuntores. Na figura 2 temos as conexões reais que devem ser feitas com cuidado.Os resistores usados são de 1/8 W.





Figura 2
Figura 2







R1- 220k ? - resistor - vermelho, vermelho, amarelo

R2 - 100 k ? - resistor - marrom, preto, amarelo

NE-1 - Lâmpada neon comum

F1 - fusível de qualquer tipo de acordo com o aparelho ou instalação protegida.

Diversos:

Fios, solda, etc.
