Eis um circuito simples que pode ser ligado na saída de qualquer aparelho de som para fazer um instrumento "balançar" no ritmo da música.
O instrumento usado é um microamperímetro de 0-200 uA ou valor próximo desse, pois o projeto não é crítico. Este instrumento, de baixo custo, pode até ser aproveitado de algum equipamento que o leitor tenha fora de uso.
O circuito é ligado em paralelo com a saída dos alto-falantes dos dois canais do aparelho de som (um para cada se o aparelho for estéreo, se o leitor quiser).

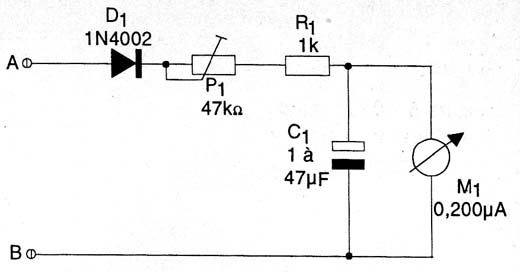

O único ajuste a ser feito é de um trimpot que tem por finalidade encontrar a sensibilidade do circuito de acordo com a potência do aparelho de som. Na figura 1 temos o diagrama completo do VU-meter simples.

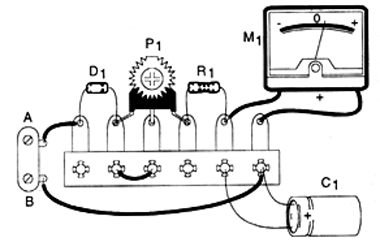

A disposição dos componentes numa ponte de terminais é mostrada na figura 2.
O conjunto pode ser colocado no interior de uma caixinha plástica ou mesmo adaptado à caixa do amplificador ou equipamento de som que o leitor possua. No caso, pode ser "embutido no painel" ou ainda de outra forma, conforme o gosto de cada um.
O diodo admite equivalente como o 1N4148 ou 1N4007. O trimpot é comum‚ o resistor é de 1/8 W ou maior. Dependendo da inércia desejada ou velocidade de resposta do instrumento o capacitor C1 pode ser alterado na faixa de valores que vai entre 1 µF até 100 µF.
Será interessante o leitor fazer experiências, pois cada instrumento tem suas próprias características e o capacitor ajuda a fazer a adaptação do circuito. Os eletrolíticos podem ter qualquer tensão de trabalho a partir de 12 volts.
Para ajustar o aparelho, ligue os pontos A e B na saída de seu sistema de som (fios que vão para os alto-falantes). Depois, abra ligeiramente o volume e ajuste P1 até que o ponteiro oscile suavemente ao ritmo da música. Se notar que o ponteiro tende a deflexionar para o lado errado, inverta as ligações do instrumento M1.
Qualquer microamperímetro com fundo de escala entre 100 uA e 0,1 mA pode ser experimentado.
D1 - 1N4002 ou equivalente - diodo de silício
P1 - 47k ? - trimpot
R1 - 1 k ?, 1/8 W - resistor - marrom, preto, vermelho
C1 - 1 a 47 µF/12V - capacitor eletrolítico
M1 - 0-200 uA -microamperímetro comum - ver texto
Diversos:
Ponte de terminais, terminal de entrada para ligação (ponte com parafusos), caixa para montagem, fios, solda, etc.
