Depois de montar algum aparelho que deve ser alimentado pela rede de energia, os leitores menos experientes podem sentir algum receio de curto ou "explosão" ao ligar, pois naturalmente algo pode ter saído errado...
É claro que isso representa um perigo, pois antes que os fusíveis da entrada de energia de sua casa abram ou os disjuntores desarmem, pode haver a queima de componentes e até um bom susto pelo "estouro" que pode haver nestes casos.
Para os inseguros existe uma montagem muito interessante que deve estar presente na bancada.
Ligando o aparelho montado ou suspeito nela, simplesmente temos o acendimento de uma lâmpada se alguma coisa errada existir, e nada de mais grave acontece.
O aparelho possui três lâmpadas que funcionam da seguinte maneira:
A primeira ‚ X1 que fica em série com a alimentação do aparelho alimentado de modo a limitar a corrente em caso de problemas.
Se, ao ligar o aparelho, esta lâmpada acender com máximo brilho é sinal de perigo, pois existe curto.
Neste caso, não devemos acionar S1 para conexão direta à rede. Devemos antes reexaminar a montagem.
X2 avisa que o aparelho está na condição de prova com a ligação da lãmpada em série e que ela acenderá se houver problemas.
X3 avisa que a ligação está direta, ou seja, sem X1 em série, e que não devemos usar o aparelho com uma montagem que tenhamos dúvidas, sem antes atuar sobre S1 para acender a luz verde.
O aparelho é indicado para o teste de equipamentos com potências de até‚ uns 100 watts.
Com aparelhos de maior potência, mesmo que bons, a lâmpada X1 vai acender com brilho menor do que o normal.
Veja então que se a lâmpada X1 acender mais fraco que o normal, isso significa que o aparelho não está em curto.

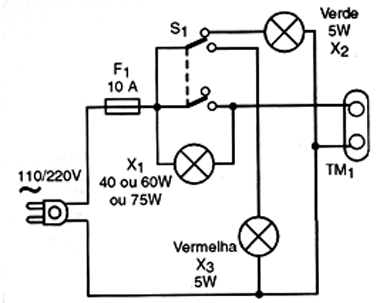

Na figura 1 temos o diagrama completo deste aparelho.

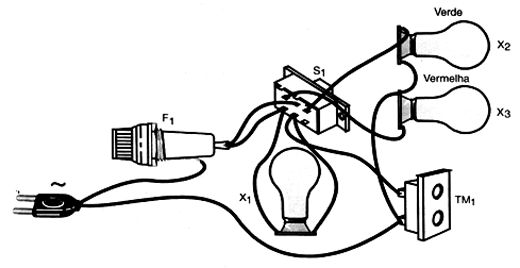

Na figura 2 temos a disposição dos componentes que podem ser fixados numa caixa de madeira ou plástico de dimensões apropriadas.
A lâmpada X1 pode ser de 60 ou 75 watts conforme a rede local enquanto que X2 e X3 são lâmpadas de 5 W verde e vermelha, ou então um pouco maiores de 15 ou 25 watts.
O fusível deve ser instalado em suporte apropriado e a tomada para conectar o aparelho em prova é comum.
A chave S1 é do tipo de 2 pólos x 2 posições (HH ou reversível).
Para usar o aparelho proceda do seguinte modo: ligue-o na tomada e coloque S1 na posição em que a luz verde acende.
Conecte então na saída o aparelho suspeito ou que você quer experimentar e ligue-o.
Se a lâmpada X1 acender com brilho máximo é sinal que existe curto.
Desligue o aparelho e verifique. Se acender com brilho menor que o normal, então o aparelho pode ser alimentado diretamente pela rede de energia não havendo perigo de curto.
Se a lâmpada X1 não acender, o circuito alimentado pode estar aberto ou então é de consumo muito baixo.
Se o aparelho estiver bom (X1 não acender com brilho máximo) passe então S1 para a posição em que acende a luz vermelha para que ele receba a alimentação normal.
X1 - Lâmpada comum de 40 a 75 watts, conforme a rede local
X2, X3 - Lâmpadas de 5 watts conforme a rede local - vermelha e verde
S1 - Chave de 2 pólos x 2 posições
TM1 - Tomada
F1 - 10 A - fusível comum
Diversos: cabo de alimentação suporte de fusível, soquetes para as lâmpadas, caixa para montagem, fios, solda, etc.
