O wattímetro ou medidor de potência elétrica que descrevemos pode ser usado na medida de potência (e consumo) de eletrodomésticos e eletrônicos at''e uns 1 000 watts, dependendo apenas do transformador usado.
Como o circuito aproveita a própria energia do equipamento que está sendo analisado para acionar um instrumento, ele não necessita de fonte de alimentação. Trata-se de equipamento bastante interessante para se fazer a comparação de consumo de eletrodomésticos comuns.

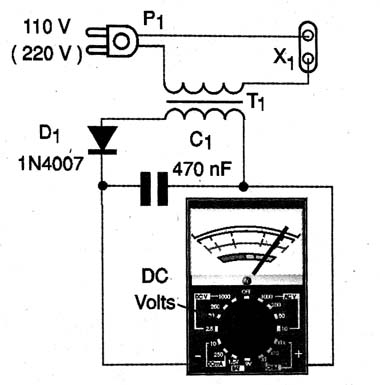

Conforme podemos ver pela figura 1, um transformador com um enrolamento de baixa tensão e alta corrente é usado para derivar uma pequena parcela da energia consumida pelo eletrodoméstico em análise para um instrumento de medida.
Essa energia é da ordem de uns poucos per cento da energia exigida pelo equipamento, de modo que ela não afeta seu funcionamento e permite obter com boa precisão uma indicação de seu consumo.
O instrumento indicador pode ser um multímetro comum ou ainda um microamperímetro que será ligado conforme mostra a figura 2.
Para calibração pode-se utilizar lâmpadas incandescentes comuns de diversas potências, anotando-se a tensão medida no multímetro e a potência equivalente. Lâmpadas de 5 a 100 W podem ser usadas para uma boa calibração.
O transformador tem um enrolamento primário de 110 V ou 220 V. Não importando a rede local, pois esse enrolamento será usado para amostragem da potência.
O secundário pode ser de 5 a 12 V com correntes de 1 a 5 A. Essa corrente vai determinar a potência máxima do eletro-eletrônico testado.
Por exemplo, para um transformador de 2 A na rede de 220 V, temos uma potência máxima testada de 2 x 220 = 440 W. Na rede de 110 V a potência máxima será 110 W.
Observamos que o enrolamento primário estará ligado diretamente a rede de energia, devendo ser tomadas as precauções cabíveis contra choques. O voltímetro é usado numa escala de tensões contínuas alta, obtidas depois de testes de calibração.
Na figura 3 temos o aspecto final da montagem que poderá ser instalada numa pequena caixa de madeira ou plástico.
D1 - 1N4007 - diodo de silício
C1 - 470 nF x 400 V - capacitor de poliéster
P1 - Plugue comum
X1 - Tomada comum
T1 - Transformador - ver texto
M1 - Multímetro comum ou microamperímetro e trimpot/resistor - ver texto
Diversos:
Cabo de força, caixa para montagem, fios, solda, etc.
