Com este circuito podemos testar capacitores cerâmicos, poliéster, styroflex e outros tipos não polarizados na faixa de valores de 1 nF a 470 nF.

A indicação de estado é auditiva, ou seja, um capacitor em bom estado vai fazer com que o aparelho emita um som, cuja freqüência depende de seu valor.

Os capacitores maiores produzirão sons mais graves.

De posse de capacitores de valores conhecidos podemos até estabelecer o valor do capacitor em teste pela comparação dos sons produzidos.

O circuito consiste num simples oscilador que depende do capacitor em prova para funcionar.

Este circuito tem por base um integrado 555 na configuração astável.

A alimentação é feita por 4 pilhas comuns ou mesmo uma bateria de 9 V. A corrente drenada é muito baixa o que garante grande durabilidade para a fonte de alimentação.

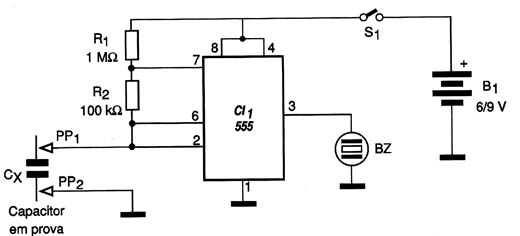

Na figura 1 temos o diagrama completo do teste de capacitores.



Diagrama elétrico do teste de capacitores.
Diagrama elétrico do teste de capacitores.

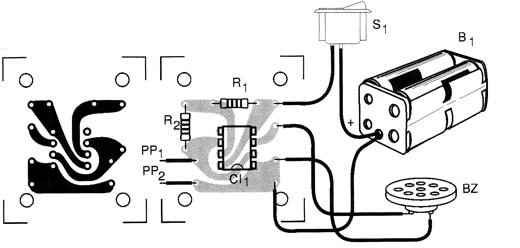

Na figura 2 temos a disposição dos componentes numa placa de circuito impresso.



Sugestão de montagem em placa de circuito impresso.
Sugestão de montagem em placa de circuito impresso.



A montagem também pode ser feita facilmente numa matriz de contactos.

Para o circuito integrado, sugerimos a utilização de um soquete DIL de 8 pinos. Os resistores são de 1/8 W e o transdutor pode ser tanto do tipo piezoelétrico como de cristal de alta impedância.

Os resistores são de 1/8W e as pontas de prova podem ser adquiridas prontas ou improvisadas com pregos comuns.

Para as pilhas deve ser usado um suporte apropriado com a polaridade observada.

O conjunto cabe numa caixinha plástica de reduzidas dimensões.



Uso:

A prova de funcionamento é simples: basta ligar entre as pontas de prova um capacitor em bom estado, com valor dentro da faixa indicada.

Os capacitores maiores produzem pulsos intervalados já que teremos uma freqüência muito baixa para o sinal.

Para usar o aparelho basta encostar as pontas de prova no capacitor em teste. Se houver emissão de som, o capacitor estará em bom estado.

Se nada ocorrer, então ou o capacitor estará em curto, aberto, ou ainda tem valor fora da faixa que o provador pode operar.





Semicondutores:

CI-1 - 555 - circuito integrado



Resistores: (1/8 W, 5%)

R1 - 1 M ? - marrom, preto, verde

R2 - 100 k ? - marrom, preto, amarelo



Diversos:

BZ - Transdutor cerâmico - ver texto

B1 - 6 ou 9 V 0 4 pilhas ou bateria

S1 - Interruptor simples

PP1, PP2 - Pontas de prova vermelha e preta



Placa de circuito impresso, suporte de pilhas, soquete para o integrado, caixa para montagem, fios, solda, etc.
