Um injetor de sinais consiste num circuito que gera uma freqüência de áudio para prova em circuitos amplificadores e rádios.
Injetando o sinal desse circuito num rádio ou num amplificador, podemos verificar se ele está funcionando ou não. O seu sinal deve ser reproduzido na forma de um apito no alto-falante do aparelho.
Para descobrir onde está a falha num circuito vamos injetando o sinal do alto falante para a entrada do circuito até o ponto em que o sinal desaparecer. Quando isso ocorre, é porque chegamos à etapa com problemas.
Devemos então verificar o estado dos componentes desta etapa.
Nosso circuito consiste num multivibrador astável com dois transistores montado com base numa ponte de terminais, para que a montagem seja a mais simples possível.

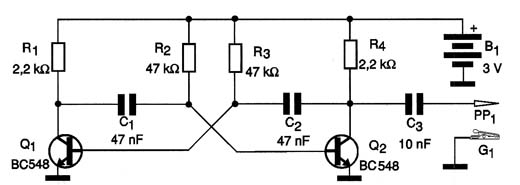

O diagrama do injetor é mostrado na figura 1.

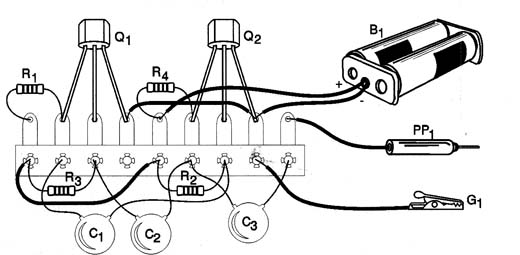

A montagem em ponte é mostrada na figura 2. É claro que os leitores mais habilidosos podem fazer a montagem em matriz de contactos ou placa de circuito impresso.
Q1, Q2 - BC548 ou equivalente - transistores de uso geral
R1, R4 - 2,2 k ? x 1/8 W - resistores - vermelho, vermelho, vermelho
R2, R3 - 47 k ? x 1/8 W - resistores - amarelo, violeta, laranja
C1, C2 - 47 nF - capacitores cerâmicos ou poliéster
C3 - 10 nF - capacitor cerâmico ou poliéster
B1 - 3 V - 2 pilhas pequenas
PP1 - ponta de prova
G1 - Garra jacaré
Diversos:
Ponte de terminais, suporte de duas pilhas, caixinha para montagem, fios, solda, etc.
