Na figura 1 apresentamos um simples teste de continuidade que pode ser usado, não só na prova de componentes e circuitos, como também para montagens do tipo computador elementar e testes de condutividade em aulas.



 Diagrama do Provador de Continuidade
Diagrama do Provador de Continuidade



O circuito opera com uma corrente de prova muito baixo, o que significa que ele pode testar a maioria dos componentes eletrônicos mais delicados sem o perigo de que eles sejam sobrecarregados.

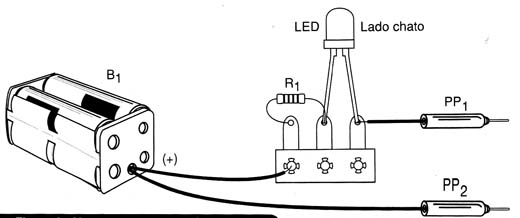

A montagem pode ser realizada com base numa ponte de terminais, conforme mostra a figura 2.



Montagem do Provador de Continuidade numa ponte de terminais
Montagem do Provador de Continuidade numa ponte de terminais



O LED é de qualquer cor, e sua polaridade, dada pelo lado chato do invólucro deve ser observada pois, se ele for invertido, o circuito não funciona.

Para testar, encoste uma ponta de prova na outra. O LED deve acender. Para usar encoste as pontas de prova nos terminais do componente que deve ser testado. Se o LED acender existe continuidade.

Nunca use o provador em qualquer circuito que esteja ligado, pois isso pode causar a queima dos componentes do circuito ou do próprio LED do provador.

O circuito também operará com duas pilhas pequenas, ou seja, 3 V de tensão de alimentação.





LED1 - LED vermelho ou de qualquer cor

PP1, PP2 - Pontas de prova vermelha e preta

R1 - 330 ? x 1/8 W - resistor - laranja, laranja, laranja

B1 - 6 V - 4 pilhas pequenas



Diversos:

Suporte de pilhas, ponte de terminais, fios, solda, etc.
