Em muitas montagens descritas neste site e em outras publicações nossas fazemos uso de SCRs da série 106 (TIC106, MCR106, C106, etc.).
Saber se um desses SCRs está em bom estado é algo que pode trazer algum tipo de preocupação se o leitor não tiver instrumento apropriado.

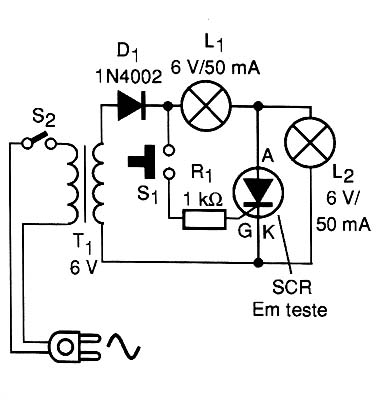

Para saber se um desses componentes está em bom estado, descrevemos um simples provador, cujo diagrama é mostrado na figura 1.
O circuito faz uso de duas lâmpadas de 6 V como indicadores e é simples de usar: basta conectar o SCR ao circuito e observar as lâmpadas.
Se ao fazer isso, a lâmpada L1 acender com o máximo brilho e L2 ficar apagada então o SCR se encontra em curto.
Se, as duas lâmpadas permanecerem acesas com brilho reduzido e ao apertar S1 nada acontecer, então o SCR se encontra aberto.
Para um SCR bom, ao se apertar S1 a lâmpada L2 apaga e L1 acende.

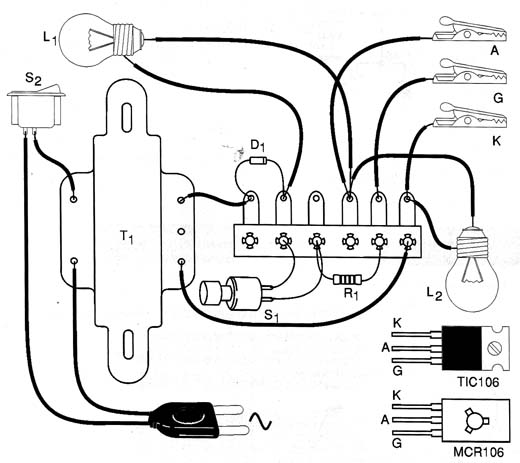

A montagem desse provador numa ponte de terminais com fios e garras para ligação do SCR é mostrada na figura 2.
Observamos que outros SCRs de maior potência como os da série TIC para 6 ou mais ampères não podem ser provados por esse circuito, pois precisam de uma corrente de disparo maior do que a fornecida, ao se apertar S1.
D1 - 1N4002 - diodo de silício
SCR - SCR em prova - TIC106 ou equivalente com qualquer sufixo - ver texto
L1, L2 - lâmpadas de 6 V x 50 a 100 mA
T1 - Transformador com primário de acordo com a rede local e secundário de 6 V x 200 a 500 mA
S1 - Interruptor de pressão
R1 - 1 k ? x 1/8 W - resistor - marrom, preto, vermelho
Diversos:
Cabo de força, base para montagem, ponte determinais, fios com garras, solda, etc.
