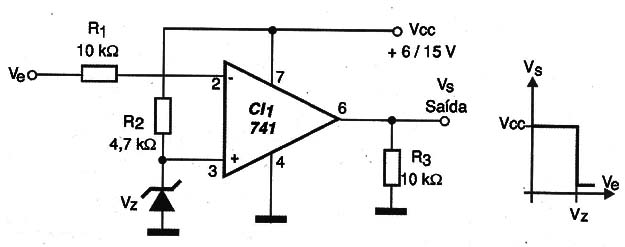

Um comparador de tensão de precisão, usando diodo zener como referência pode ser implementado com um amplificador operacional de uso geral como o 741. O circuito da figura 1 mostra como isso pode ser feito. Evidentemente, outros amplificadores operacionais equivalentes podem ser usados. Neste circuito a saída se mantém no nível alto até o momento em que a tensão de entrada atinge o valor de referência dado pelo diodo zener.
O diodo zener pode ser de qualquer tipo de 400 mW e a fonte de alimentação não precisa ser simétrica. Este circuito pode ser usado em sistemas de segurança, detecção de alimentação de sensores e em muitas outras aplicações de consumo e na indústria.

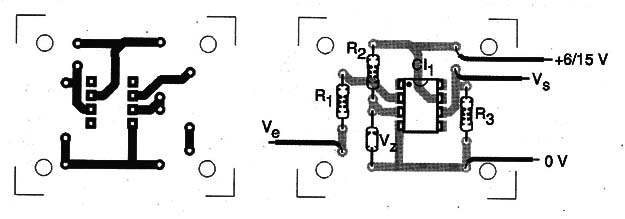

A placa de circuito impresso para o caso em que é usado um amplificador operacional 741 comum é mostrada na figura 2.
CI-1 – 741 – circuito integrado, amplificador operacional
Vz – Zener de 1,2 a 12 V x 400 mW
R1, R3 – 10 k Ω x 1/8 W – resistores
R2 – 4,7 k Ω x 1/8 W – resistor
Diversos:
Placa de circuito impresso, fios, solda, etc.
