Este circuito pode servir para o desenvolvimento de um link óptico de áudio ou mesmo digital de muito baixa frequência.
O sensor usado tanto pode ser um fotodiodo como um fototransistor. Em ambos os casos é conveniente usar uma lente convergente e um tubo para se obter maior sensibilidade e diretividade.
A alimentação deve vir de fonte simétrica e o ganho do circuito depende de R1. Podemos agregar um controle de ganho substituindo este resistor por um potenciômetro de 470k.
Se o link for para sinais de áudio o cabo de saída deve ser blindado.

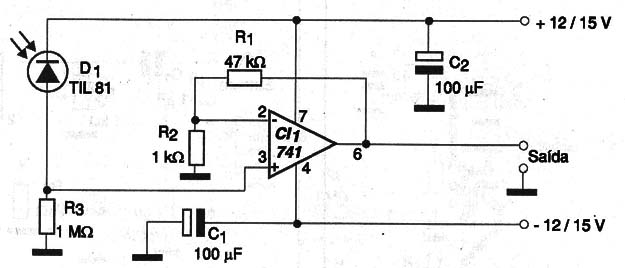

Na figura 1 temos o diagrama completo do link.

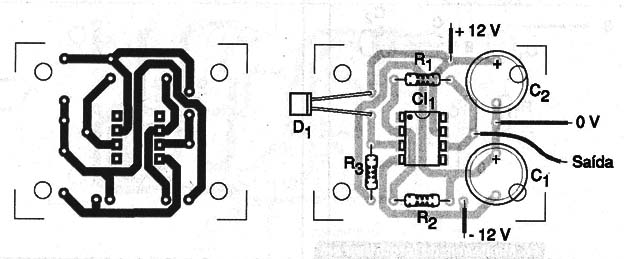

Na figura 2 temos a placa de circuito impresso sugerida para a montagem.

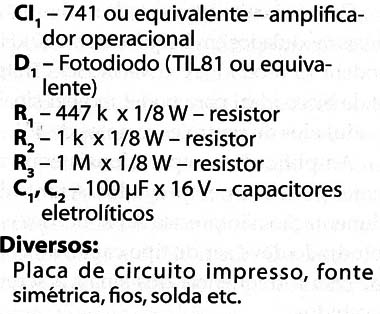

Outros amplificadores operacionais podem ser utilizados.
Em alguns casos, pode-se alterar R3 na faixa de 220k a 4M7 para se modificar a sensibilidade do circuito.
