Com este circuito, diodos de uso geral e retificadores podem ser testados com facilidade, obtendo-se uma indicação visual de seu estado. Trata-se de circuito útil na bancada de qualquer experimentador eletrônico.
Se o diodo testado estiver bom um dos LEDs piscará, indicando a sua polaridade.
Se o diodo estiver aberto, os LEDs não piscam e se estiver em curto, os LEDs piscam alternadamente.
A alimentação bem de duas pilhas e a frequência das piscadas é dada pelos capacitores.

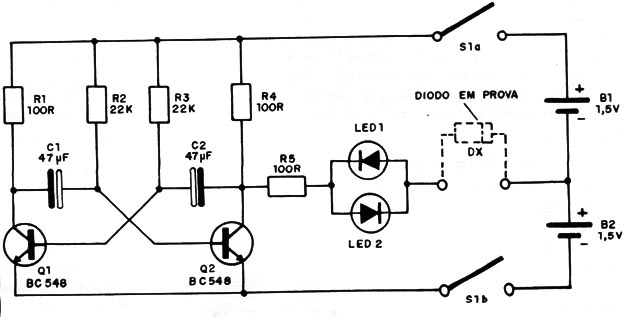

Na figura 1 temos o circuito completo do provador.
Figura 1 – Circuito completo

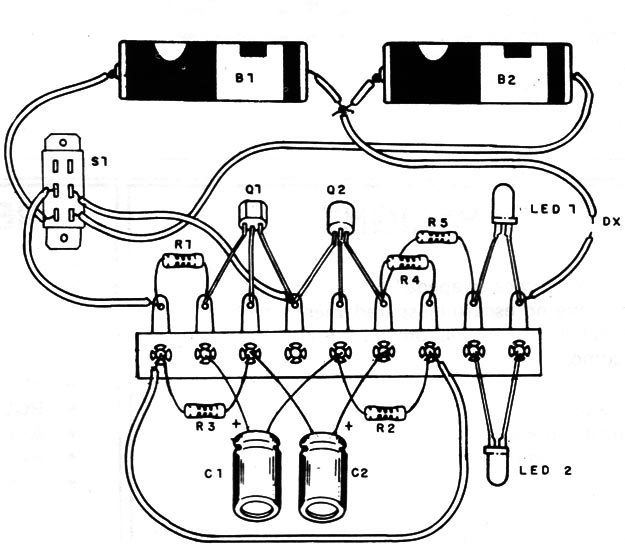

Na figura 2 temos a sua montagem em ponte de terminais, se bem que os leitores possam também fazer a montagem de forma mais elaborada numa matriz de contados.
Figura 2 – Montagem em ponte
