Com poucas resistências podemos obter muitos valores para experiências, mudando a maneira de fazermos sua ligação em série ou paralelo. Combinando as ligações, temos uma infinidade de valores.
Projeto interessante para quem deseja aproveitar muitos resistores de sucata.
Com apenas 8 resistores de valores compreendidos entre 10 Ω e 100 Ω podemos obter resistências entre 3 Ω e 360 Ω, aproximadamente; se multiplicarmos os valores por 10 teremos resistências entre 30 e 3 600, e por 100, entre 300 e 36 000 Ω.
Assim, com três conjuntos iguais podemos ter uma ampla faixa de valores experimentais de resistências.

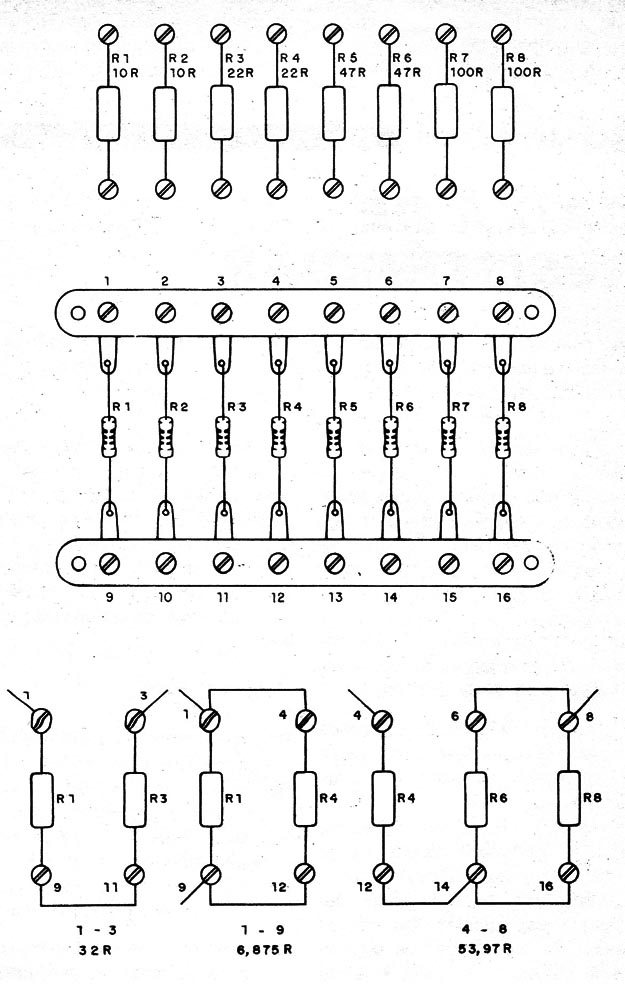

Ás duas réguas de parafusos são fixadas numa base de madeira e os resistores soldados em seus terminais.
No exemplo usamos resistores de 1/8 W, mas nada impede que os tenhamos de dissipações maiores.
Para usar basta fazer as ligações correspondentes aos valores desejados. Se o resistor propriamente não oferecer o valor desejado fazemos as associações.
Assim, Com R1 e R3 em série, ligando os fios em 1 e 3 teremos uma resistência de 32 Ω. Para as ligações de R1 e R4em paralelo e conexão em 1 e 9, teremos 6,875 Ω. Finalmente, para utilização de R4, R6 e R8 temos uma resistência de 53,97 Ω. com a conexão em 4 e 8.
R1, R2 - 10 Ω x 1/8 W - resistores (marrom, preto, preto)
R3, R4 - 22 Ω x 1/8 W - resistores (vermelho, vermelho, preto)
R5, R6 - 47 Ω x 1/8 W - resistores (amarelo, violeta, preto)
R7, R8 - 100 Ω x 1/8 W - resistores (marrom, preto, marrom)
Diversos: base de montagem, duas pontes de terminais com parafusos, parafusos e solda.
