Não é preciso falar da utilidade de um injetor de sinais para os que sabem como usar este instrumento. Você pode ter um bom injetor de sinais com poucos componentes e a placa de circuito dada neste artigo.
Descrevemos a montagem de um injetor de sinais simples, com apenas dois transistores e que funciona tanto com 1 como com 2 pilhas pequenas.
Um multivibrador astável que oscila na faixa de áudio possui harmônica que se estendem até a faixas das altas frequências, o que permite sua utilização em rádio.
Calibração, ajuste e procura de defeitos nos mais diversos aparelhos eletrônicos poderão ser faitas com a ajuda deste instrumento.
O circuito prevê a utilização de qualquer tipo de transistor NPN de silício de uso geral.
MONTAGEM

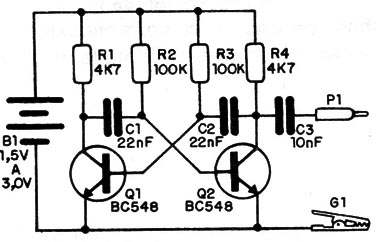

O circuito completo é dado na figura 1 e na realidade os componentes não são nada críticos.
O capacitor C1 pode ter valores entre 15 e 47 nF, enquanto que os resis tores R1 e R4 podem ficar entre 3k3 e 6k8. Os resistores R2 e R3 podem ter valores entre 47 k e 150 k e o capacitor C3 pode ter valores entre 4n7 e 22 nF.
Tipos cerâmicos ou de poliéster podem ser usados para os capacitores e os resistores podem ser de 1/8 ou ¼ W.

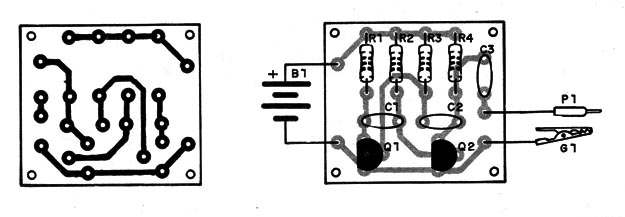

A placa de circuito impresso, compacta, é mostrada na figura 2.
A ponta do injetor é um prego comum pequeno que pode ser soldado diretamente na placa.

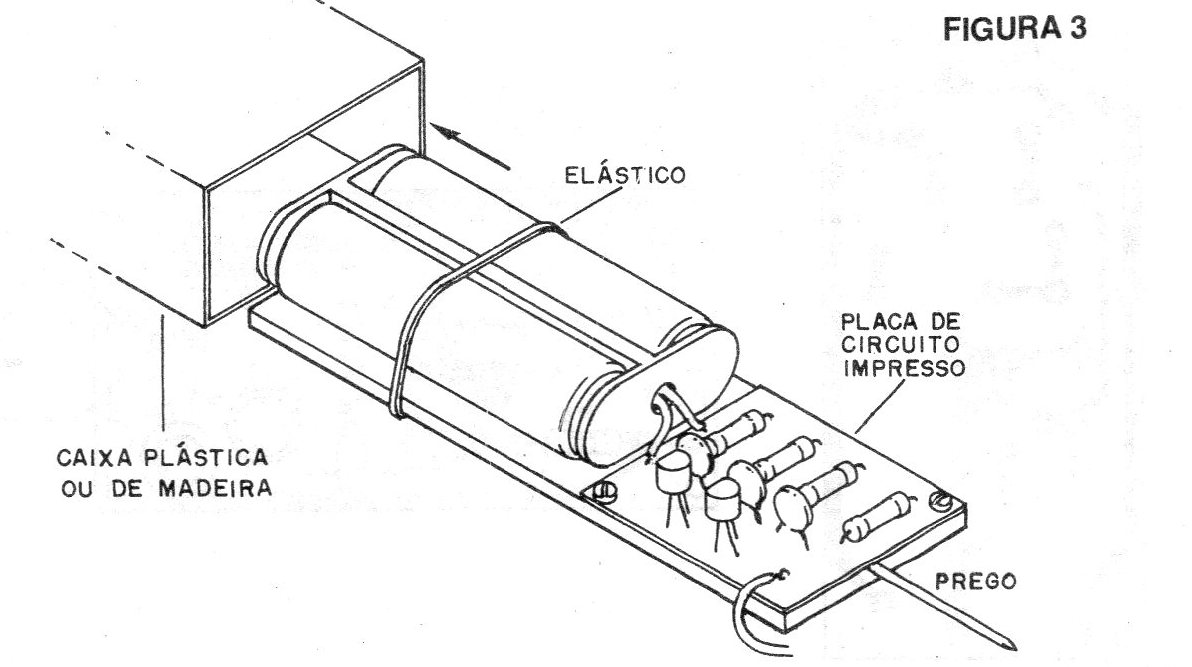

Na figura 3 sugerimos a instalação numa base de papelão grosso ou madeira que será instalada numa caixa de plástico.
As pilhas são presas com um elástico e o interruptor geral é optativo.
Para ligar as pilhas bastará colocá-las no suporte. O consumo da unidade é muito baixo, o que garante enorme durabilidade mesmo que deixemos a unidade ligada por horas seguidas.
PROVA E USO
Para provar o injetor basta aplicar seu sinal na entrada de qualquer amplificador de áudio.
Para usar devemos ligar a garra na massa ou terra do aparelho testado e aplicar a ponta de prova na entrada e saída de cada etapa, quando então deve haver a reprodução de som.
Q1, Q2 - BC548 ou qualquer NPN de silício de uso geral
C7, C2 – 22 nF - capacitor cerâmico ou de poliéster (223)
C3 – 10 nF - capacitor cerâmico ou poliéster (103)
R1, R4 - 4k7 - resistor (amarelo, violeta, vermelha)
R2, R3 – 100 k - resistores (marrom, preto, amarelo)
B1 - 1,5 ou 3 V - 1 ou 2 pilhas pequenas
P1 - Ponta de prova (ver texto)
G1 - Garra jacaré
Diversos: placa de circuito impresso, suporte para uma ou duas pilhas, caixa para montagem, fios, solda etc.
