Este circuito gera sinais retangulares ricos em harmônicas para testes de circuitos de áudio como amplificadores, e também rádios de ondas médias, curtas e FM.
A base deste circuito também é um circuito integrado 7400 formado por 4 portas NAND de duas entradas que funciona como multivibrador.

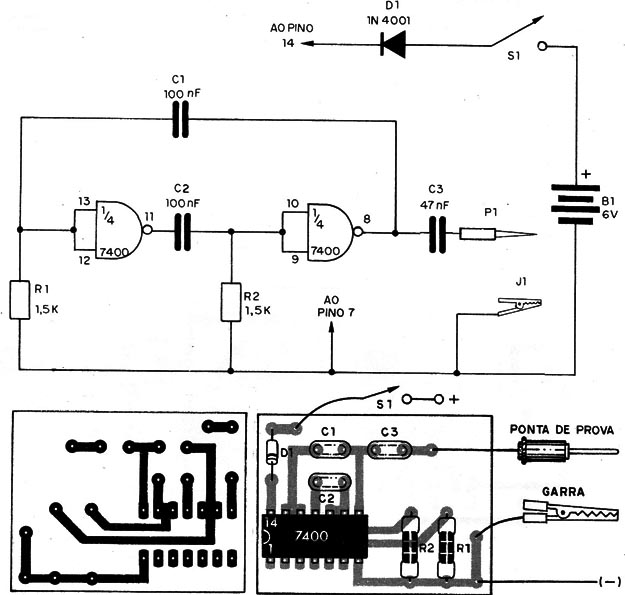

Na figura 1 temos o diagrama e a placa para a montagem.
O sinal retangular produzido por este circuito na faixa de áudio tem harmônicas que se estendem até a faixa de ondas médias e mesmo ondas curtas permitindo sua utilização na calibração de receptores.
A frequência de operação do circuito é determinada, neste caso, pelo capacitor.
Seu valor pode ser diminuído para obtenção de som mais agudo ou aumentado para obtenção de som mais grave.
A montagem pode também ser feita numa pequena placa de circuito impresso, observando-se a posição do integrado de acordo com os seus terminais.
A alimentação vem de 4. pilhas que são ligadas em série com um diodo de silício o qual é responsável por uma queda de tensão da ordem de 0,6 V.
Com isso, a partir dos 6 V podemos obter uma tensão da ordem de 5,4V que está dentro dos limites de operação do integrado TTL.
