Um instrumento de utilidade indiscutível na bancada de reparos eletrônicos ou mesmo do montador é o seguidor de sinais. Com ele, podemos seguir os sinais nas diversas etapas dos aparelhos eletrônicos, tais como, rádios, amplificadores, televisores, etc., de modo a chegar naquela que tenha funcionamento deficiente. Uma vez separada a etapa com problemas, fica muito mais fácil fazer a localização do componente responsável: basta usar o multímetro inicialmente medindo tensões e depois, testando os próprios componentes.
O seguidor que descrevemos é ideal para o iniciante pela sua simplicidade.
No entanto, é sensível o bastante para localizar problemas na maioria dos aparelhos.
Alimentado por pilhas comuns, ele cabe facilmente numa caixa plástica pouco maior que uma saboneteira.
Na verdade, o componente que determina o tamanho da caixa é o alto-falante.
O circuito tem duas entradas, sendo uma para sinais de áudio (A) e outra para sinais de alta frequência (RF) que é a entrada (B).
Nesta entrada são aplicados sinais das Fls de receptores de rádio e TV, etapas de Fl e saída de pequenos transmissores ou moduladores.
O ponto (C) do diagrama é a massa do circuito, ou seja, onde será ligada a garra de retorno do circuito, normalmente no chassi ou negativo do aparelho que está sendo analisado.
Os transistores utilizados admitem muitos equivalentes já que praticamente qualquer NPN ou PNP de uso geral serve.

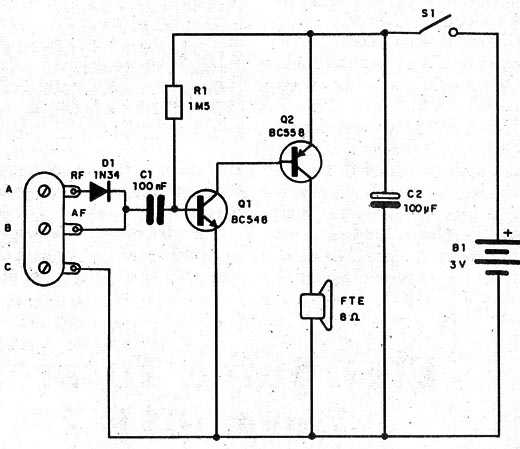

Na figura 1, temos o diagrama completo do seguidor de sinais.

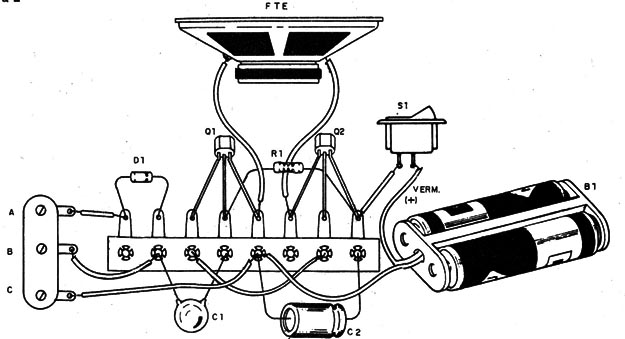

Na figura 2 temos o modo de fazer a montagem com base numa ponte de terminais comum.
O único resistor é de 1/8 W e seu valor pode ser alterado para melhorar o ganho e a fidelidade conforme as características dos transistores usados.
Os valores deste resistor podem ficar entre 470 k Ω e 2,2 M Ω.
O alto-falante de 8 Ω deve ter dimensões de acordo com a caixa usada.
O capacitor C, tanto pode ser cerâmico como de poliéster e C2 é um eletrolítico de 6 V ou mais e seu valor pode ficar entre 47 µF e 1 000 µF.
Para completar a montagem, o leitor vai precisar de um fio com uma garra jacaré e outro com uma ponta de prova.
A ponta de prova pode ser de qualquer tipo, como as utilizadas em multímetros.
A conexão dos pontos A, B e C pode ser feita por meio de uma barra de terminais com parafusos ou então bornes.
Para experimentar o aparelho, basta ligar a garra-jacaré no negativo das pilhas de um radinho e conectando a ponta de prova na entrada B, encostamos no cursor do potenciômetro de volume deste rádio.
O sinal deve ser ouvido com clareza do alto-falante.
