Nosso circuito, ilustrado na figura 1, faz uso de um transistor de silício (ou diodo de silício) para gerar o sinal básico e um amplificador operacional no sentido de aumentar sua intensidade.

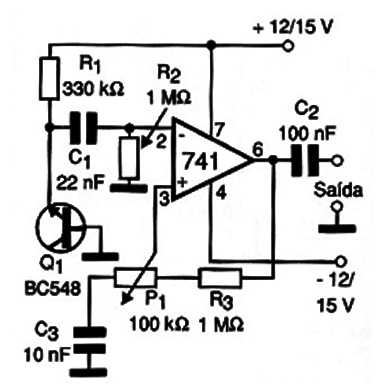

Figura 1 – Diagrama do gerador de ruído branco
Figura 1 – Diagrama do gerador de ruído branco



O amplificador operacional sugerido é o 741, mas os equivalentes, inclusive com transistores de efeito de campo como o CA3140 podem ser usados.

A fonte de alimentação deve ser simétrica e o nível do sinal é ajustado no potenciômetro P1.

O resistor R1 pode ser alterado na faixa de 220 kΩ a 1 MΩ, conforme o componente usado como fonte de ruído.

Observe que a fonte de alimentação deve ser simétrica, e que sua tensão deve ficar entre 9 e 15 V.

Se o aparelho for usado como fonte independente de ruído, pode-se fazer sua montagem na placa de circuito impresso com o padrão apresentado na figura 2.

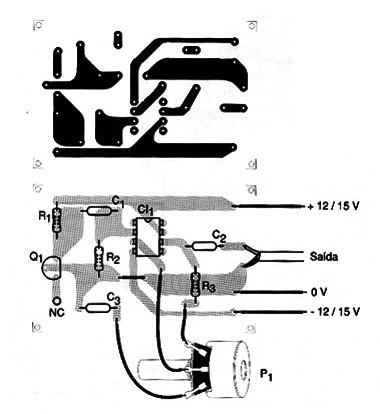

Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem
