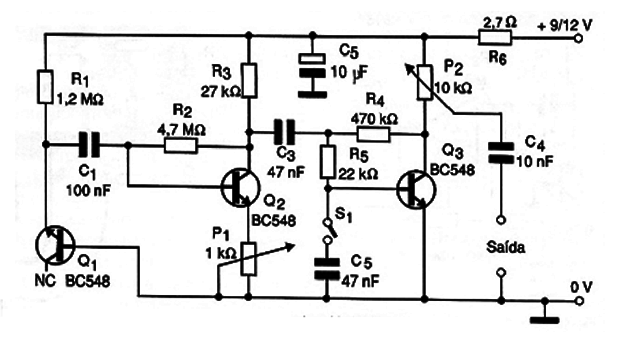

Nosso circuito prático, ilustrado na figura 1, tem configuração semelhante ao anterior, mas com desempenho levemente diferente.
Neste circuito temos também um transistor como gerador de ruído, e duas etapas amplificadoras com transistores na configuração de emissor comum.

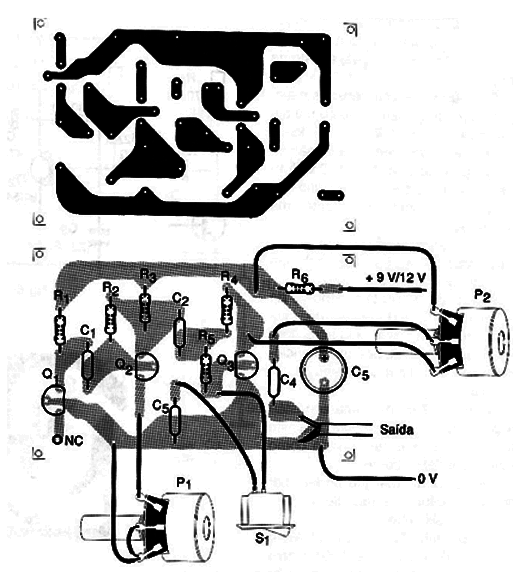

A montagem pode ser feita numa placa de circuito impresso com o padrão mostrado na figura 2, caso o aparelho deva ser usado como fonte independente de ruído.
O circuito tem dois ajustes: o primeiro, feito em P1 ajusta a polarização e ganho de Q2 de modo a determinar a simetria do sinal de ruído produzido. O segundo é feito em P2 e serve para ajustar a intensidade do sinal de saída.
A alimentação deste circuito pode ser feita com tensões de 9 a 12 V de bateria ou fonte. O consumo é muito baixo.
Para alimentar o circuito com tensões maiores basta aumentar o valor de R6.
A chave S1 serve para colocar o capacitor C5 no circuito, produzindo assim ruído branco. Outros valores de capacitores diferentes do indicado podem ser experimentados para modificar a faixa dinâmica do ruído produzido, conforme a aplicação.
