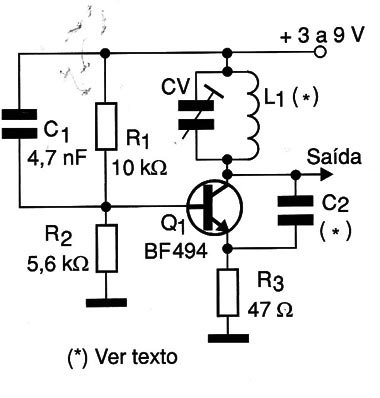

Com o circuito apresentado na figura 1 podemos gerar sinais na faixa de 30 a 150 MHz, o que pode ser muito útil no teste e ajuste de receptores, na determinação de sensibilidade à interferências nessa faixa por parte de equipamentos de telecomunicações ou ainda num pequeno link de dados para a faixa de VHF.
A modulação, se necessária, pode ser feita aplicando-se o sinal modulador na base ou emissor do transistor, conforme sua amplitude.
A freqüência de operação depende da bobina que pode ser enrolada com fio esmaltado de 18 a 22 AWG em forma de 1 cm de diâmetro sem núcleo conforme a seguinte tabela:
| Faixa de Frequências | Número de Espiras | C2 |
| 30 – 50 MHz | 7 a 10 | 22 pF |
| 50 a 80 MHz | 4 a 6 | 10 pF |
| 80 a 120 MHz | 3 a 4 | 4,7 pF |
| 120 a 150 MHz | 1 a 2 | 1 a 2 pF |
Observe que o valor de C2 também depende da faixa de freqüências.
O transistor pode ser o BF494 ou equivalentes e todos os capacitores devem ser cerâmicos de boa qualidade. Para o ajuste fino de freqüências o trimmer pode ter valores entre 5 e 20 pF de capacitância máxima.

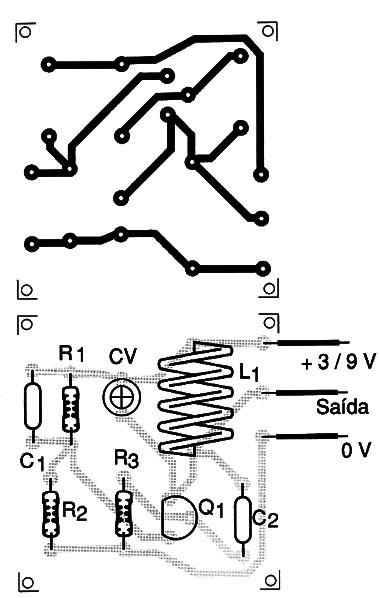

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem desse circuito.
Q1 – BF494 ou equivalente – transistor NPN de RF
R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
R2 – 5,6 k Ω x 1/8 W – resistor – verde, azul, vermelho
R3 – 47 Ω x 1/8 W – resistor – amarelo, violeta, preto
C1 – 4,7 nF – capacitor cerâmico
C2 – 1 a 10 pF – ver texto
CV – trimmer de 5 a 20 pF de capacitância máxima
L1 – Bobina – ver texto
Diversos:
Placa de circuito impresso, fios, solda, etc.
