Este circuito pode gerar sinais retangulares e triangulares a partir de uma fonte de alimentação simples de 5 V.
Esse circuito é sugerido pela Texas Instruments, baseado no circuito integrado LinMOS TLC272, mas equivalentes podem ser experimentados, praticamente sem qualquer alteração de valor de componente.

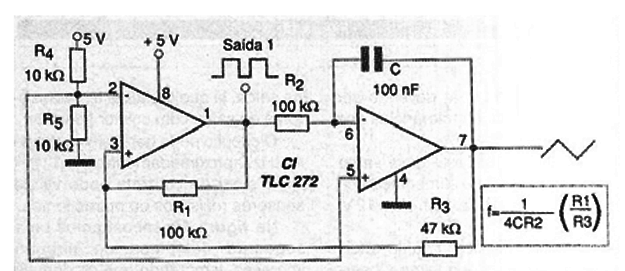

Na figura 1 temos então o oscilador que utiliza dois amplificadores operacionais constantes do circuito integrado TLC272.
A frequência do sinal gerado depende basicamente de C e dos resistores segundo a fórmula dada junto ao diagrama. Para efeito de alterações na frequência recomenda-se manter os valores dos resistores originais do diagrama e apenas recalcular C.
A frequência máxima que este circuito pode gerar está em torno de 1 MHz, mas amplificadores mais rápidos podem ser utilizadas se o leitor desejar um valor mais elevado.

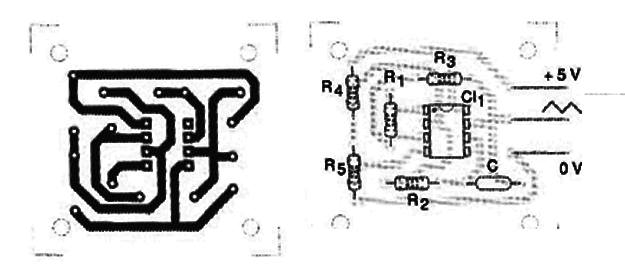

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação do oscilador.
CI-1 – TLC272 – amplificador operacional duplo
R1, R2 – 100 k Ω x 1/8W – resistores
R3 – 47 k Ω x 1/8 W – resistor
R4, R5 – 10 k Ω x 1/8 W – resistores
C – 100 nF ou conforme a freqüência -capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, fonte de alimentação, fios, solda, etc.
