Este circuito usa como indicadores dois LEDs que devem apagar quando o ponto de ajuste na escala do potenciômetro for alcançado.
Podemos usá-lo em experimentos de óptica, no laboratório de física e na comparação de tonalidade de cores e sistemas de iluminação.
Como sensores podem ser usados LDRs ou foto-transistores e a alimentação é feita com bateria de 9 V, com um consumo muito baixo.

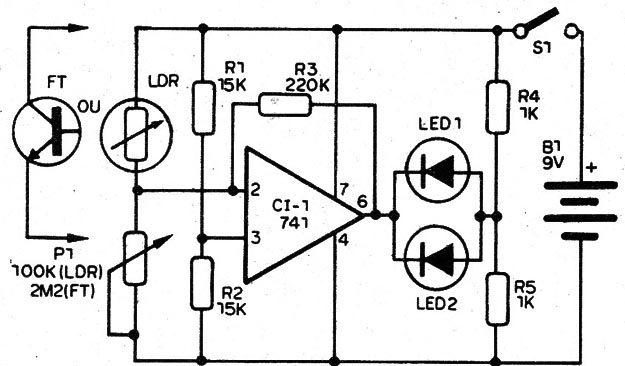

Na figura 1 temos o circuito completo deste fotômetro.

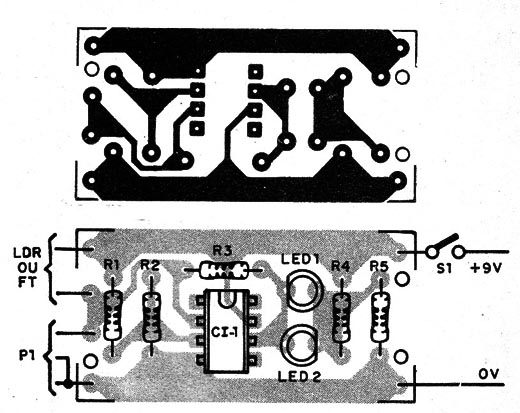

Este circuito pode ser montado numa placa de circuito impresso com a disposição de componentes mostradas na figura 2.
Na montagem, observe a posição do circuito integrado, do foto-transistor e a polaridade dos LEDs.
Os resistores são de 1/8 W com 20% ou menos de tolerância e o LDR é do tipo redondo comum.
Para utilizar, aponte o sensor para uma fonte de luz e gire vagarosamente o potenciômetro até que os dois LEDs apaguem.
Calibrando a escala do potenciômetro, poderemos ler o valor da intensidade de luz medida.
CI-1 – 741 – amplificador operacional
LDR – LDR comum
FT- qualquer foto-transistor
LED1, LED2 – LEDs vermelhos comuns
B1 – 9 V – bateria
S1 – Interruptor simples
P1 – 100 k Ω – potenciômetro
R1, R2 - 10 k Ω – resistores – marrom, preto, laranja
R3 - 220 k Ω – resistor – vermelho, vermelho, amarelo
R4, R5 – 1 k Ω – resistores – marrom, preto, vermelho
Diversos:
Conector de bateria, placa de circuito impresso, caixa para montagem, fios, solda, etc.
