O fotômetro apresentado pode ser usado no laboratório de ciências, em experimentos de física ou na comparação de cores.
O circuito usa como sensor um foto-transistor e possui um transistor amplificador para se obter maior sensibilidade.
O instrumento indicador pode ser um microamperímetro a partir de 200 µA até um miliamperímetro de 1 mA.

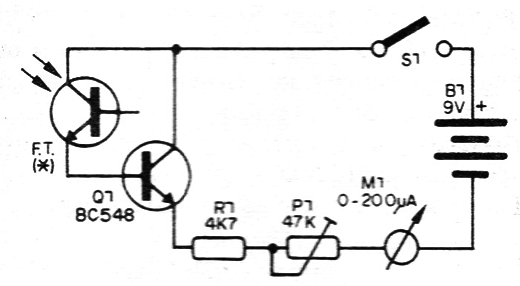

Na figura 1 temos o diagrama completo deste fotômetro.
![Figura 1 – Fotômetro com foto-transistor e indicador
Figura 1 – Fotômetro com foto-transistor e indicador](/images/stories/mini/min0563_0001.png)

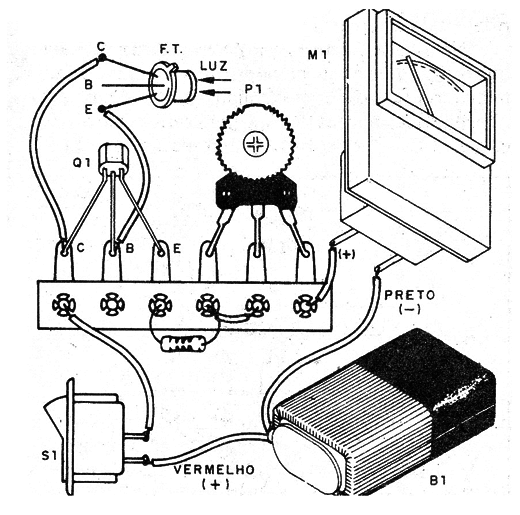

A montagem pode ser feita com base numa pequena ponte de terminais conforme mostra a figura 2.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/mini/min0563_0002.png)
Qualquer foto-transistor comum pode ser utilizado nesta montagem e até mesmo um foto-diodo.
O resistor é de 1/8 W com qualquer tolerância e transistores equivalentes podem ser empregados.
Na montagem é preciso apenas observar as posições dos componentes, principalmente no caso de foto-diodos que devem ser polarizados inversamente.
Q1 – Qualquer foto-transistor
Q1 – BC548 – transistor NPN de uso geral
P1 - 47 k Ω – trimpot
R1 – 4k7 Ω – resistor – amarelo, violeta, vermelho
B1 – 9 V- bateria
S1 – Interruptor simples
Diversos:
Ponte de terminais, conector de bateria, caixa para montagem, fios, solda, etc.
