Com este circuito é possível controlar uma pequena lâmpada incandescente a partir de um foco de luz.
Dentre as aplicações está demonstração do princípio de funcionamento dos LDRs.
A lâmpada deve ter no máximo 5 W (110 V ou 220 V) e o LDR deve ser do tipo redondo grande com 2,5 cm, para controlar correntes maiores.
Nunca use lâmpada de maior potência ou de outros tipos (econômica ou fluorescente).
Neste circuito, podemos usar uma pequena lanterna para demonstrar como funciona o LDR.

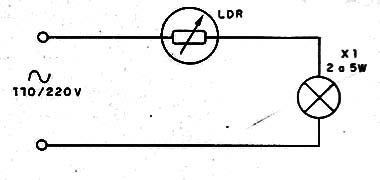

Na figura 1 – temos o circuito completo do controle.
![Figura 1 – Circuito completo do controle
Figura 1 – Circuito completo do controle](/images/stories/mini/min0545_0001.jpg)

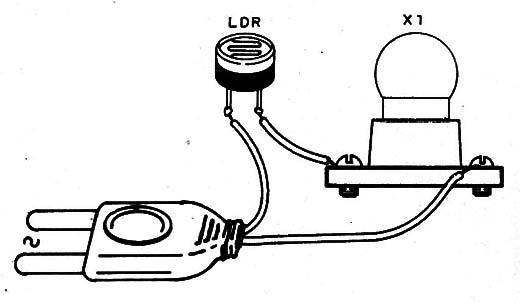

Na figura 2 temos o aspecto da montagem que usa apenas dois componentes.
![Figura 2 – Aspecto da montagem
Figura 2 – Aspecto da montagem](/images/stories/mini/min0545_0002.jpg)
Muito cuidado deve ser tomado com o uso, pois o aparelho è ligado à rede de energia, estando sujeito a provocar choques em quem o tocar acidentalmente.
LDR – LDR comum grande de 2,5 cm ou maior
X1 – lâmpada incandescente de 2 a 5 W
Diversos:
Cabo de força, soquete para a lâmpada, fios, etc.
