Nesta experiência muito simples com LDR, mostramos como este componente pode controlar um LED num alarme experimental de passagem ou controle de brilho.
No circuito apresentado, um LDR é ligado em paralelo com um LED de modo a desviar sua corrente.
Assim, quando o LDR está no escuro e, portanto, com máxima resistência, toda a corrente passa pelo LED que acende com o brilho máximo.
Quando iluminamos o LDR, sua resistência diminui e a corrente pode passar através dele, sendo desviada do LED.
Dependendo do grau de iluminação, a corrente que passar pelo LED pode ser insuficiente para acendê-lo e ele apagada.
Podemos usar o circuito para demonstrar o princípio de funcionamento de um alarme de passagem.
Na figura 1 temos o circuito completo do controle.

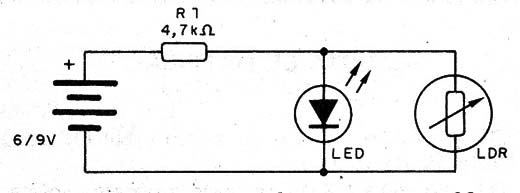

![Figura 1 – Circuito completo do controle
Figura 1 – Circuito completo do controle](/images/stories/mini/min0540_0001.jpg)
Na figura 2 mostramos como implementar a montagem numa ponte de terminais, se bem que ela possa também ser feita numa matriz de contatos.

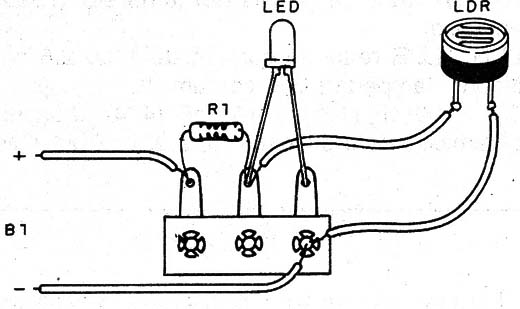

![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/mini/min0540_0002.jpg)
A alimentação pode ser feita com 4 pilhas pequenas ou uma fonte de 6 a 12 V.
Qualquer LDR comum pode ser utilizado e o LED pode ser de qualquer tamanho ou cor, podendo apenas ser necessário alterar R1 para melhor desempenho.
LDR – LDR redondo comum
LED – LED comum
R1 – 4k7 Ω x 1/8 W – resistor – amarelo, violeta, vermelho
B1 – 6 a 12 V – pilhas ou fonte
Diversos:
Ponte de terminais, suporte de pilhas, fios, solda, etc.
