Tocando no elemento sensível deste sensor uma lâmpada incandescente acende, ou ainda um buzzer toca, se esta for a opção do leitor. O circuito não possui trava e pode ser usado como um pequeno alarme experimental com pouquíssimos componentes.
Um toque no sensor e a corrente que circula através de nosso corpo é suficiente para disparar o LDR que acende uma lâmpada incandescente ou ainda aciona uma campainha.
O circuito é muito sensível, mas deve-se ter o máximo cuidado com sua utilização, pois ele não é isolado da rede de energia.
Por outro lado o resistor R1 de valor muito alto, impede que uma corrente intensa circule pela pessoa que toca, o que causaria um choque perigoso.
O circuito deve ser usado com conhecimento dos riscos de sua utilização e não deve acionar lâmpadas ou aparelhos eletrônicos.

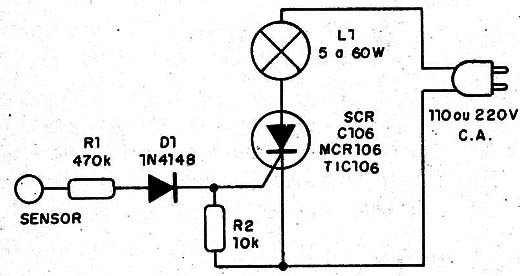

Na figura 1 temos o diagrama completo do interruptor de toque.

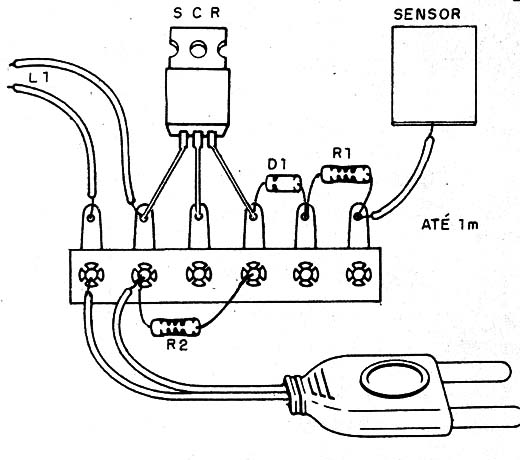

Na figura 2 temos a sua montagem que, por ser bastante simples e elementar, faz uso de uma pequena ponte de terminais.
O sensor consiste numa chapinha de metal ou pode ser a própria ponta do fio descascada, ligada ao resistor.
O aparelho deve ser fechado numa caixa plástica ou de madeira para se evitar o contacto com qualquer parte viva.
Para usar, conecte o circuito a rede de energia e toque no sensor. Se a lâmpada não acender gire a tomada de 180 graus.
SCR – TIC106B ou D conforme a rede seja de 110 V ou 220 V
D1 – 1N4004 – diodo de silício
R1 – 470k x 1/8 W – resistor – amarelo, violeta, amarelo
R2 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
L1 – Lâmpada incandescente de 4 a 60 W
Diversos:
Cabo de força, soquete para a lâmpada, ponte de terminais, fios, solda, sensor, etc.
