Existem dezenas de projetos que publicamos em nossos livros e em nosso site que fazem uso de relés de diversos tipos. No entanto,nem todos os leitores dispões, nos momentos das montagens, de um relé ou mesmo gostariam de fazer experiências com este tipo de componente.
Uma possibilidade interessante para os leitores que fazem experiências antes de fazer montagens definitivas é ter um ou mais relés preparados para uma ligação rápida e fácil nos circuitos que devem ser experimentados.
Sugerimos para estes leitores ter um relé ou dois sendo um de 6 V e outro de 12 V com correntes de acionamento d 100 mA e 50 mA.
Montagens feitas em ponte ou matriz de contatos podem então ser facilmente provadas com o uso deste relé que será conectado por meio de cabinhos rígidos.

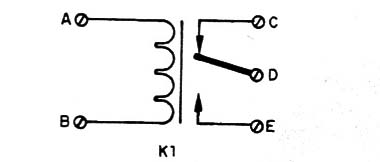

Na figura 1 temos o esquema de um relé comum de dois contatos reversíveis.

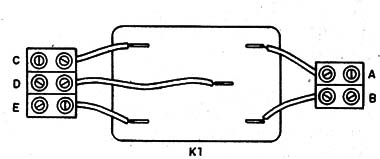

Na figura 2 o modo de se fazer a ligação deste relé a duas pontes de parafusos.
Com a soldagem dos fios nos terminais do relé, este componente fica auto-sustentado,não havendo necessidade de qualquer outro tipo de fixação.
Para experimentar o circuito é só aplicar 6 a 12 V aos terminais A e B e verificar o seu funcionamento.
K1 – Relé de 6 ou 12 V sensível
Diversos: ponte de terminais, fios e solda.
